Что такое преобразователь частоты

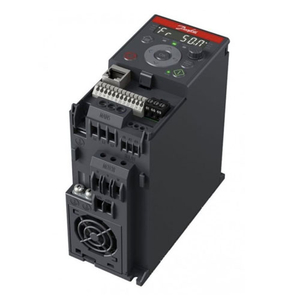

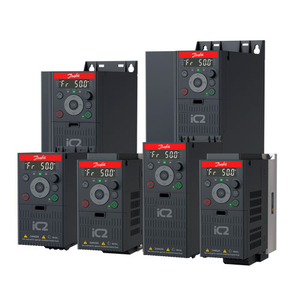

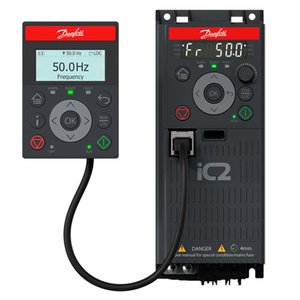

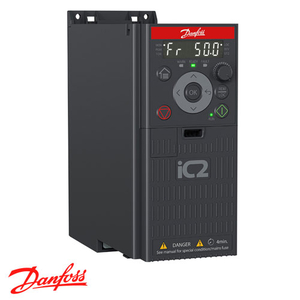

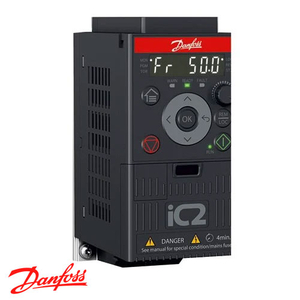

Преобразователь частоты (инвертор) - это электронное силовое устройство, созданное для управления скоростью вращения асинхронных и синхронных электродвигателей.

Если говорить техническим языком, этот прибор меняет частоту (Гц) и амплитуду напряжения на входе двигателя. В обычной сети эти параметры фиксированы (50 Гц, 220/380 В), из-за чего двигатель всегда крутится на одной номинальной скорости. Частотник же позволяет гибко регулировать обороты: от нуля до значений выше номинала, без потери крутящего момента.

Зачем он нужен

Установка частотного преобразователя решает три главные производственные задачи. Это не просто «регулировка скорости», а прямая экономия ресурсов:

Энергоэффективность. Самый очевидный плюс. Вместо того чтобы двигатель молотил на полную мощность, а поток воздуха или воды душили заслонками (что крайне неэффективно), ПЧ снижает обороты двигателя до необходимого минимума. На насосах и вентиляторах это экономит до 40-50% электричества.

Защита механики и сети. Прямой пуск двигателя - это удар по системе. Пусковые токи прыгают в 5-7 раз выше номинала, рвутся приводные ремни, ломаются муфты, в трубах возникают гидроудары. Частотник разгоняет двигатель плавно, полностью убирая эти риски.

Автоматизация процессов. ПЧ превращает обычный мотор в умное устройство. Он может поддерживать заданное давление в системе водоснабжения, синхронизировать скорость конвейера с другим оборудованием или автоматически останавливаться при перегрузке.

Виды преобразователей частоты

Чтобы не запутаться в каталоге, оборудование делят по двум основным критериям: фазности и методу управления.

По питанию (вход/выход):

• Однофазные (220 В). Подключаются в обычную бытовую розетку. На выходе дают 3 фазы по 220 В. Идеальны для домашних мастерских, чтобы запитать промышленный двигатель (соединенный «треугольником») без проведения трехфазной сети.
• Трехфазные (380 В и выше). Стандарт для промышленных предприятий. Вход 3 фазы 380 В - выход 3 фазы 380 В. Используются для мощного оборудования.

По способу управления:

• Скалярные (U/f). Поддерживают постоянное соотношение напряжения и частоты. Простые, надежные, недорогие. Отлично подходят для вентиляторов и насосов, где нагрузка предсказуема.
• Векторные. Процессор математически моделирует процессы в двигателе, управляя током статора и магнитным потоком раздельно. Это дает огромный момент на низких оборотах и точное удержание скорости при резкой смене нагрузки. Нужны для станков, лифтов, дробилок.

Принцип работы преобразователя

Магия превращения фиксированного напряжения сети в регулируемое происходит в три этапа (двойное преобразование):

1. Выпрямление. Переменный ток из сети (AC) поступает на входной диодный мост и превращается в пульсирующий постоянный ток.
2. Сглаживание. В звене постоянного тока стоят мощные конденсаторы. Они сглаживают пульсации, превращая ток в стабильный постоянный (DC).
3. Инвертирование. Это «мозг» и «мышцы» устройства. С помощью транзисторов IGBT (биполярные транзисторы с изолированным затвором) постоянный ток нарезается на импульсы разной ширины. Этот метод называется широтно-импульсной модуляцией (ШИМ).

В итоге на обмотки двигателя подается не чистая синусоида, а серия импульсов, которые двигатель из-за своей индуктивности воспринимает как переменный ток нужной частоты. Меняя ширину и частоту этих импульсов, мы управляем скоростью вращения вала.
