Коллекторы теплого пола

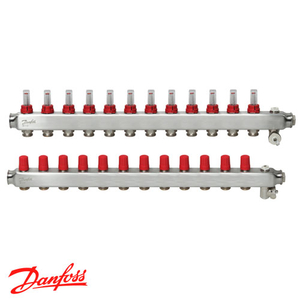

Коллектор для теплого пола

Теплый водяной пол – один из самых современных видов отопления. Он способен подарить такой уровень комфорта, о котором прежде нельзя было и мечтать. «Сердцем» для систем отопления с теплым полом является распределительный коллектор, или иначе, коллектор теплого пола. О том, что это такое, какими они бывают и как сделать правильный выбор – мы расскажем далее.

Определение

Теплый водяной пол представляет собой систему гибких труб, уложенную под напольным покрытием. По трубам циркулирует теплоноситель. Через один конец теплоноситель поступает в контур, через второй – возвращается в распределитель. Тепло от труб поднимается вверх, прогревает пол и воздух в помещении.

Коллектор для труб теплого пола – это устройство, которое регулирует движение теплоносителя внутри контура (контуров) отопления.

Основной частью любого распределительного коллектора отопления является гребенка. Она состоит из двух частей – двух труб, соединенных с подачей и обраткой котла. В каждую вмонтировано от 1 до 10 (12) отводов для присоединения труб. Сколько контуров, столько и пар отводов должно быть в гребенке теплого пола.

Рассчитать количество контуров можно так:

  • На 1 м2 площади необходимо, минимум, 6 м труб.
  • Длина одной трубы в пределах контура не может превышать 70 м.

Таким образом, минимальное количество контуров составит:

N=6S/70,

где N – число контуров;

S – Площадь помещения (в м2).

Например, для комнаты 20 м2 потребуется 6*20:70 = 1,67 контура. Меньше – нельзя, значит, гребенка для теплого пола должна содержать минимум две пары выходов.

Специалисты рекомендуют купить коллектор для теплого пола с запасом выходов – в расчете на увеличение отапливаемой площади, подключение новых контуров. Запасные патрубки можно до поры заглушить.

Видеобзор. Коллектор для теплого пола. Виды, основные отличия, назначение:


Основные элементы конструкции

Коллектор теплого пола - схема

Гребенка под теплый пол – основа конструкции. Кроме нее, обязательными элементами являются:

  • Шаровые краны на подаче и обратке;
  • Уплотнители и фитинги;
  • Воздухоотводчик;
  • Сливной кран.

В регулируемых устройствах могут присутствовать также:

  • Вентили на каждом контуре;
  • Расходомеры или ротаметры;
  • Подпиточный клапан (двухходовой – для помещений меньше 200 м2 или трехходовой – для больших площадей);
  • Термоголовки, погружные датчики и другая автоматика;
  • Циркуляционный насос.

Также важным дополнительным элементом коллектора является насосно-смесительный узел.

Cпособы регулирования температуры

гребенка теплого пола

  1. Нерегулируемый коллектор. На каждом контуре установлен только запорный кран. Работает по принципу «все или ничего». Обычно оснащается циркуляционным насосом для равномерного заполнения труб теплоносителем.
  2. С плавной ручной регулировкой. Гребёнка для тёплого пола оснащена вентилями на каждой петле, что позволяют вручную выставлять необходимую мощность потока теплоносителя.
  3. Автоматический регулируемый распределитель для теплого пола. Оснащен расходомерами и сервоприводами на каждом контуре. Циркуляционный насос – обязательный элемент. Регулировка осуществляется в соответствии с данными комнатного воздушного термостата, датчика температуры теплоносителя или при помощи комбинированных схем; часто – при помощи электронного контроллера.

Регулируемые коллекторы позволяют установить разную температуру не только в отдельных помещениях, но даже в разных зонах одной комнаты.

Система коллекторов

В некоторых случаях обойтись одним коллектором не получается. Например:

  • Площадь отапливаемого помещения более 200 м2, а установка трехходового смесительного узла по каким-то причинам нежелательна. В таком случае можно организовать систему из двух коллекторов на теплый пол, каждый из которых будет отвечать за свою часть помещения.
  • Невозможно установить один коллектор на равном расстоянии от всех отапливаемых помещений (как требует инструкция);
  • Нужно добавить новые контуры, а свободных выходов уже нет;
  • При организации тёплого пола на втором этаже – в дополнение к уже установленной на первом. На втором этаже должен быть свой коллектор – во избежание завоздушивания.

Распределители на теплый пол и радиаторы

При организации комбинированной системы отопления, необходимо установить коллекторный узел на теплый пол и батареи. При этом температура воды в радиаторах обычно составляет 60 - 70*С, а в теплом полу – только 30 - 40*С.

Для решения этой задачи разработан специальный коллектор для отопления и теплого пола. Такие распределители не требуют установки дополнительной автоматики и обеспечивают автономную регулировку температуры в радиаторах и системе напольного отопления.

Вопросы и ответы

Подача: сверху или снизу?

– Тут есть некоторая путаница. Дело в том, что труба подачи – от котла – действительно располагается выше трубы, несущей воду назад, к котлу. А подающая часть гребенки коллектора - ниже обратки. Перенаправляет жидкость из основной трубы подачи в нижнюю часть гребенки насос. Правильный ответ: подача снизу.

Обязательно ли нужен коллектор?

– Нет. Теплый пол без коллектора и без насоса возможен, но только одноконтурный, т.е. в помещениях площадью до 10-11 м2. При условии, что температура основного теплоносителя не превышает 40 - 45*С.

Можно ли собрать коллектор своими руками?

– Да. Но покупка и установка готового коллектора для теплого пола, - это намного проще. Стоимость коллектора для теплого пола при заводской сборке, конечно, выше. Но это гарантия стабильности и предсказуемости.

Коллектор для теплого водяного пола купить можно в нашем Интернет-магазине. Мы являемся официальными дилерами нескольких европейских компаний в Украине. Наш офис находится в Киеве, однако мы доставляем товар в Харьков, Одессу, Днепр и любой другой уголок страны.

Читайте и оставляйте отзывы на страницах нашего сайта. Уверены, коллектор теплого пола, купленный у нас, прослужит Вам долгие годы, как и любой другой товар от Profimann!


Показать все Скрыть все
  • цена
    ГРН
     –
    ГРН
    • 1222ГРН
    • 13686ГРН
  • Бренд
  • Материал
  • Количество контуров
  • Расходомеры
  • Смесительный узел
  • Рабочее давление
  • Подвид
  • Страна производитель
Коллектор для теплого пола DANFOSS FHF 4+4 | без расходомеров
2 382 ГРН
Диаметр выходов: 3/4" НР Евроконус Диаметр подключения: 1" Количество нагревательных контуров: 4 Макс. рабочее давление: 6 бар
Модульный пластиковый коллектор для теплого пола Uponor Vario PLUS ВР 4X 3/4
4 312 ГРН
Диапазон настройки: 0-4 л/мин Диаметр выходов: 3/4" НР Евроконус Диаметр подключения: 1" Количество нагревательных контуров: 4 Макс. рабочее давление: 6 бар
Коллектор для теплого пола из н/ж стали IMI Heimeier Dynalux | 2 контура | с расходомерами
2 354 ГРН
Вид: Коллектор теплого пола в сборе Диапазон настройки: 0-5 л/мин Диаметр выходов: 3/4" НР Евроконус Диаметр подключения: 1" Количество нагревательных контуров: 2 Макс. рабочее давление: 6 бар
Коллектор на теплый пол латунный RBM Compact на 11 выходов
8 420 ГРН
Вид: Коллектор теплого пола в сборе Диапазон настройки: 1-4 л/мин Диаметр выходов: 3/4" НР Евроконус Диаметр подключения: 1" Количество нагревательных контуров: 11 Макс. рабочее давление: 10 бар

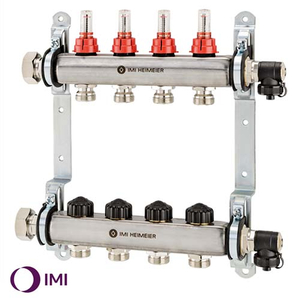

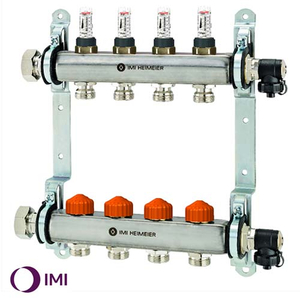

Коллектор теплого пола из н/ж стали IMI Heimeier Dynacon Eclipse | 4 контура | с расходомерами
4 687 ГРН
Вид: Коллектор теплого пола в сборе Диапазон настройки: 30-300 л/час Диаметр выходов: 3/4" НР Евроконус Диаметр подключения: 1" Количество нагревательных контуров: 4 Макс. рабочее давление: 6 бар
Коллектор для теплого пола DANFOSS FHF-6F | 6+6 | с расходомерами
5 493 ГРН
Диаметр выходов: 3/4" НР Евроконус Диаметр подключения: 1" Количество нагревательных контуров: 6 Макс. рабочее давление: 6 бар
Коллектор для теплого пола из н/ж стали IMI Heimeier Dynalux | 6 контуров | с расходомерами
4 885 ГРН
Вид: Коллектор теплого пола в сборе Диапазон настройки: 0-5 л/мин Диаметр выходов: 3/4" НР Евроконус Диаметр подключения: 1" Количество нагревательных контуров: 6 Макс. рабочее давление: 6 бар
Коллектор на теплый пол пластиковый RBM Compact на 5 выходов
3 886 ГРН
Вид: Коллектор теплого пола в сборе Диапазон настройки: 1-4 л/мин Диаметр выходов: 3/4" НР Евроконус Диаметр подключения: 1" Количество нагревательных контуров: 5 Макс. рабочее давление: 8 бар
Коллектор для теплого пола DANFOSS FHF-4F | 4+4 | с расходомерами
3 012 ГРН
Диаметр выходов: 3/4" НР Евроконус Диаметр подключения: 1" Количество нагревательных контуров: 4 Макс. рабочее давление: 6 бар
Модульный пластиковый коллектор для теплого пола Uponor Vario PLUS ВР 6X 3/4
6 324 ГРН
Диапазон настройки: 0-4 л/мин Диаметр выходов: 3/4" НР Евроконус Диаметр подключения: 1" Количество нагревательных контуров: 6 Макс. рабочее давление: 6 бар
Модульный пластиковый коллектор для теплого пола Uponor Vario PLUS ВР 1X 3/4
1 394 ГРН
Диапазон настройки: 0-4 л/мин Диаметр выходов: 3/4" НР Евроконус Диаметр подключения: 1" Количество нагревательных контуров: 1 Макс. рабочее давление: 6 бар
Коллектор для теплого пола DANFOSS FHF-3F | 3+3 | с расходомерами
2 261 ГРН
Диаметр выходов: 3/4" НР Евроконус Диаметр подключения: 1" Количество нагревательных контуров: 3 Макс. рабочее давление: 6 бар
Коллектор тёплого пола из н/ж стали IMI Heimeier Dynalux | 10 контуров | с расходомерами
7 041 ГРН
Вид: Коллектор теплого пола в сборе Диапазон настройки: 0-5 л/мин Диаметр выходов: 3/4" НР Евроконус Диаметр подключения: 1" Количество нагревательных контуров: 10 Макс. рабочее давление: 6 бар
Коллектор на теплый пол латунный RBM Compact на 3 выхода
3 022 ГРН
Вид: Коллектор теплого пола в сборе Диапазон настройки: 1-4 л/мин Диаметр выходов: 3/4" НР Евроконус Диаметр подключения: 1" Количество нагревательных контуров: 3 Макс. рабочее давление: 10 бар
Коллектор на теплый пол пластиковый RBM Compact на 4 выхода
3 292 ГРН
Вид: Коллектор теплого пола в сборе Диапазон настройки: 1-4 л/мин Диаметр выходов: 3/4" НР Евроконус Диаметр подключения: 1" Количество нагревательных контуров: 4 Макс. рабочее давление: 8 бар
Коллектор теплого пола из н/ж стали IMI Heimeier Dynacon Eclipse | 3 контура | с расходомерами
3 872 ГРН
Вид: Коллектор теплого пола в сборе Диапазон настройки: 30-300 л/час Диаметр выходов: 3/4" НР Евроконус Диаметр подключения: 1" Количество нагревательных контуров: 3 Макс. рабочее давление: 6 бар
Модульный пластиковый коллектор для теплого пола Uponor Vario PLUS ВР 3X 3/4
3 377 ГРН
Диапазон настройки: 0-4 л/мин Диаметр выходов: 3/4" НР Евроконус Диаметр подключения: 1" Количество нагревательных контуров: 3 Макс. рабочее давление: 6 бар
Гребенка для теплого пола с расходомерами Uponor Smart S 12X3/4 EURO
10 550 ГРН
Вид: Коллектор теплого пола в сборе Диапазон настройки: 0-5 л/мин Диаметр выходов: 3/4" НР Евроконус Диаметр подключения: 1" Количество нагревательных контуров: 12 Макс. рабочее давление: 6 бар
Коллектор для теплого пола из н/ж стали IMI Heimeier Dynalux | 3 контура | с расходомерами
3 080 ГРН
Вид: Коллектор теплого пола в сборе Диапазон настройки: 0-5 л/мин Диаметр выходов: 3/4" НР Евроконус Диаметр подключения: 1" Количество нагревательных контуров: 3 Макс. рабочее давление: 6 бар
Коллектор тёплого пола из н/ж стали IMI Heimeier Dynalux | 8 контуров | с расходомерами
5 941 ГРН
Вид: Коллектор теплого пола в сборе Диапазон настройки: 0-5 л/мин Диаметр выходов: 3/4" НР Евроконус Диаметр подключения: 1" Количество нагревательных контуров: 8 Макс. рабочее давление: 6 бар
Коллектор для теплого пола DANFOSS FHF 6+6 | без расходомеров
3 455 ГРН
Диаметр выходов: 3/4" НР Евроконус Диаметр подключения: 1" Количество нагревательных контуров: 6 Макс. рабочее давление: 6 бар
Коллектор для теплого пола из н/ж стали IMI Heimeier Dynalux | 4 контура | с расходомерами
3 696 ГРН
Вид: Коллектор теплого пола в сборе Диапазон настройки: 0-5 л/мин Диаметр выходов: 3/4" НР Евроконус Диаметр подключения: 1" Количество нагревательных контуров: 4 Макс. рабочее давление: 6 бар
Коллектор для теплого пола DANFOSS FHF 2+2 | без расходомеров
1 222 ГРН
Диаметр выходов: 3/4" НР Евроконус Диаметр подключения: 1" Количество нагревательных контуров: 2 Макс. рабочее давление: 6 бар
Гребенка для теплого пола с расходомерами Uponor Smart S 2X3/4 EURO
2 951 ГРН
Вид: Коллектор теплого пола в сборе Диапазон настройки: 0-5 л/мин Диаметр выходов: 3/4" НР Евроконус Диаметр подключения: 1" Количество нагревательных контуров: 2 Макс. рабочее давление: 6 бар
Коллектор на теплый пол пластиковый RBM Compact на 11 выходов
7 610 ГРН
Вид: Коллектор теплого пола в сборе Диапазон настройки: 1-4 л/мин Диаметр выходов: 3/4" НР Евроконус Диаметр подключения: 1" Количество нагревательных контуров: 11 Макс. рабочее давление: 8 бар
Гребенка для теплого пола с расходомерами Uponor Smart S 8X3/4 EURO
7 598 ГРН
Вид: Коллектор теплого пола в сборе Диапазон настройки: 0-5 л/мин Диаметр выходов: 3/4" НР Евроконус Диаметр подключения: 1" Количество нагревательных контуров: 8 Макс. рабочее давление: 6 бар
Коллектор теплого пола из н/ж стали IMI Heimeier Dynacon Eclipse | 7 контуров | с расходомерами
6 843 ГРН
Вид: Коллектор теплого пола в сборе Диапазон настройки: 30-300 л/час Диаметр выходов: 3/4" НР Евроконус Диаметр подключения: 1" Количество нагревательных контуров: 7 Макс. рабочее давление: 6 бар
Коллектор тёплого пола из н/ж стали IMI Heimeier Dynalux | 9 контуров | с расходомерами
6 513 ГРН
Вид: Коллектор теплого пола в сборе Диапазон настройки: 0-5 л/мин Диаметр выходов: 3/4" НР Евроконус Диаметр подключения: 1" Количество нагревательных контуров: 9 Макс. рабочее давление: 6 бар
Гребенка теплого пола VALTEC VTc.589.EMNX | 3 вых. | c расходомерами
2 010 ГРН
Вид: Коллектор теплого пола в сборе Диаметр выходов: 3/4" НР Евроконус Диаметр подключения: 1" Количество нагревательных контуров: 3 Макс. рабочее давление: 9 бар
Коллектор на теплый пол латунный RBM Compact на 10 выходов
7 718 ГРН
Вид: Коллектор теплого пола в сборе Диапазон настройки: 1-4 л/мин Диаметр выходов: 3/4" НР Евроконус Диаметр подключения: 1" Количество нагревательных контуров: 10 Макс. рабочее давление: 10 бар
Коллектор для теплого пола из н/ж стали IMI Heimeier Dynalux | 5 контуров | с расходомерами
4 357 ГРН
Вид: Коллектор теплого пола в сборе Диапазон настройки: 0-5 л/мин Диаметр выходов: 3/4" НР Евроконус Диаметр подключения: 1" Количество нагревательных контуров: 5 Макс. рабочее давление: 6 бар
Коллектор теплого пола из н/ж стали IMI Heimeier Dynacon Eclipse | 6 контуров | с расходомерами
6 139 ГРН
Вид: Коллектор теплого пола в сборе Диапазон настройки: 30-300 л/час Диаметр выходов: 3/4" НР Евроконус Диаметр подключения: 1" Количество нагревательных контуров: 6 Макс. рабочее давление: 6 бар
