Электромагнитные клапана

Информация про продуктЭлектромагнитные клапаны представляют собой электромеханические устройства, предназначенные для дистанционного автоматического управления потоком жидкостей и газов любых типов в трубопроводах. Прекращение и возобновление подачи рабочей среды осуществляется при помощи подающегося на катушку клапана напряжения или импульса. Устройство может быть запорным и регулирующим ток среды.

В интернет-магазине Profimann вы можете купить электромагнитный клапан из широкого диапазона производителей и моделей. При условии соблюдения всех условий эксплуатации, он прослужит Вам большой срок, сохранив свои технические характеристики.

Принцип действия электроклапана

Запорный элемент электромагнитного клапана приводится в движение соленоидом. Катушка индуктивности при протекании по ней тока в зависимости от полярности выталкивает или втягивает подвижный соединённый со штоком клапана сердечник. Для управления соленоидными клапанами с низким напряжением применяются низковольтные полупроводниковые схемы.

Клапан электромагнитный: конструкция

Электромагнитный клапан состоит из корпуса с подводящим и отводящим патрубками, рабочей камеры, мембраны (поршня), возвратной пружины, штока, соединённого с сердечником электрокатушки и плунжером, соленоида. Электрокатушка клапана защищена от пыли герметичным корпусом, что позволяет применять его в активных средах.

Штоки и плунжеры выполняются из специальных магнитных материалов. Чтобы данный вид запорной арматуры прослужил дольше, обмотка катушки изготавливается из электротехнической меди, покрытой изолирующей эмалью. Клапаны подсоединяются к трубопроводу резьбовым или фланцевым соединением, к электрической цепи – при помощи специальных контактных групп.

Материалы корпуса

Корпус и крышка оборудования могут быть выполнены из нержавеющей стали, чугуна, латуни или полимера. Разнообразие материалов, применяемых для изготовления клапана, позволяет подобрать запорную арматуру под большинство возможных сред, температур и давлений.

Виды материалов уплотнений (мембран) электроклапанов и рабочие среды

Чтобы при перемещении воды, воздуха, газов, пара, масел, нефтепродуктов и агрессивных сред избежать утечек и простоев в случае ремонта, необходимо правильно подобрать материал уплотнителей (мембран) к типу перемещаемой по трубопроводу среды:

  • Viton – хорошо выдерживает алифатические, ароматические, хлорированные и другие углеводороды, агрессивные химикаты, слабые щелочи, разбавленные кислоты, минеральные масла. Не стоит применять уплотнители из этого материала при работе с кетонами и ацетонами.
  • Nbr – подходит для перемещения по трубопроводу углеводородов, кислот, топлива, гидравлических жидкостей, минеральных и растительных масел, нефти, алкоголя. Недолго прослужат мембраны из этого материала при контакте с ацетоном, хлорированными углеводородами, метилэтилкетоном, простыми и сложными эфирами.
  • Ptfe – уплотнители из этого химически стойкого материала применяются в химической промышленности для герметизации трубопроводов, рассчитанных на перемещение высококонцентрированных щелочей, кислот, растворителей, масел, топлива и бензолов, углеводородов, воздуха, пара, воды при температуре от −50 до 200 °C. Разрушается Ptfe при контакте с жидкими щелочными металлами и трифторидом хлора.
  • FKM – мембраны из эластичного термостойкого синтетического полимера отличаются стойкостью к старению, ультрафиолету и озону. Они легко переносят транспортировку щелочей и кислот, нефтепродуктов и углеводородов, спиртов, воздуха, воды и пара низкого давления при температуре от −30 до +150 °C, но разрушаются органическими кислотами и эфирами.
  • Epdm – с этими мембранами «дружат»: горячие жидкости, окислительные химикаты, кислоты средних классификаций, щелочи, кетоны, противопожарные гидравлические жидкости и спирты. Не стоит покупать прокладки из Epdm, если вы транспортируете топливо и масла, ароматические, алифатические и другие углеводороды, концентрированные кислоты и галогенированные растворители.

Разновидности электромагнитных клапанов

Все устройства данного класса можно классифицировать несколькими способами.

По положению затвора:

  • Нормально-закрытые – плунжер открывается под воздействием электромагнитного поля, пропуская в трубы воду. Клапаны этого вида можно встретить в поливных системах.
  • Нормально-открытые – в случае возникновения напряжения на индукционной катушке плунжер перекрывает ток среды. Такие устройства устанавливают в системах водоснабжения, канализации и отопления.
  • Комбинированные модели универсальны. Нормальное положение плунжера определяется в момент монтажа.

По принципу действия:

  • Клапаны прямого действия не нуждаются в создании перепада давления среды между входом и выходом, поскольку плунжер приводится в движение соленоидом.
  • Устройства непрямого действия при подаче напряжения на соленоид изменяют давление на выходе при помощи дополнительного пропускного отверстия, таким образом приводя в движение диафрагму, открывающую (закрывающую) основное пропускное отверстие трубопровода. Требуют создания перепада давления между входом и выходом.
  • В комбинированных электромагнитных клапанах плунжер, имеющий дополнительное пропускное отверстие, может как открыть (закрыть) диафрагму при отсутствии перепада давлений между входом и выходом, так и работать по принципу клапана непрямого действия в случае разницы давлений на входе и выходе. Не нуждаются в создании перепада давления.

По типу соленоида:

  • постоянного тока;
  • переменного тока.

По напряжению питания катушек:

  • Клапаны с постоянным током DC 12В и 24В применяются на трубопроводах малых диаметров в системах с низким напором рабочей среды.
  • Клапаны с переменным током АС 24В, 110В, 220В, 380В используются на магистральных трубопроводах большого диаметра с высоким давлением.

По типу работы:

  • В клапанах прямого действия сердечник приводится в движение подачей напряжения на катушку.
  • При больших расходах рабочих сред применяются устройства пилотного действия. Напряжение подаётся на пилотный клапан. Основной клапан трубопровода открывается под давлением перемещающейся среды.

Основные моменты влияющие на выбор электромагнитного клапана

При выборе запорной арматуры нужно внимательно ознакомиться со спецификацией, указанной производителем в паспорте изделия, учесть вид среды, давление, температуру, вязкость и расход среды, который необходимо обеспечить. Чтобы не нарушить гидравлические особенности системы, входное и выходное отверстия оборудования должны совпадать по диаметру с параметрами трубопровода.

В нашем интернет-магазине вы можете купить отличающиеся длительным сроком эксплуатации и быстродействием электромагнитные клапаны таких известных брендов как Danfoss, ODE, CEME от простых двухпозиционных моделей до систем управления потоком среды, применяемых на крупных предприятиях.

Видеообзор принципов работы клапанов различной конструкции

Двухходовой нормально закрытый клапан непрямого (косвенного) действия:

Показать все Скрыть все
  • Бренд
  • Серия
  • Тип продукции
  • Материал корпуса
  • Комплектация
  • Исполнение
  • Присоединение
  • Размер резьбы (в дюймах)
  • Номинальный диаметр DN (ДУ), мм
  • Значение Kvs, м³/час
  • Тип действия
  • Тип клапана
  • Рабочее давление
  • Применение
  • Рабочая среда
  • Материал уплотнения
  • Номинальное давление Pn (Ру)
  • Диапазон температур
  • Максимальная вязкость, сСт
  • Питание
  • Ток
  • Частота, Гц
  • Потребляемая мощность, Вт
  • Страна регистрации бренда
  • цена
    ГРН
     –
    ГРН
    • 334ГРН
    • 81608ГРН
Электромагнитный клапан ODE 21X3KE190 нормально закрытый 3/4"
2-ходовой клапан непрямого действия
13 793.00 ГРН
Диаметр отверстия [мм]: 19 Питание: 24 В (DC), 220 В (AC), 12 В (DC), 110 В (DC), 110 В (AC), 24 В (AC), 12 В (AC), 380 В / 50 Гц Потребляемая мощность, Вт: 8 Диапазон перепада давления: 0,1-16 бар Ток: постоянный (DC), переменный (AC) Частота, Гц: 50
Danfoss EV220B 32B 1 1/4" Электромагнитный клапан нормально открытый (032U7134)
13 328.00 ГРН
Диаметр отверстия [мм]: 32 Номинальный диаметр (DN): 32 Максимальная вязкость, сСт: 50 Диапазон перепада давления: 0,3-16 бар
Danfoss BB230AS Катушка для электромагнитных клапанов EV 220-250 (018F7351)

Высокопроизводительные катушки типа BB

651.00 ГРН
Питание: 220 В Потребляемая мощность, Вт: 11 Ток: переменный (AC) Частота, Гц: 50
Danfoss EV220B 20B Клапан электромагнитный нормально закрытый 3/4" (032U7120)
5 527.00 ГРН
Диаметр отверстия [мм]: 20 Номинальный диаметр (DN): 20 Максимальная вязкость, сСт: 50 Диапазон перепада давления: 0,3-16 бар
Электромагнитный клапан Danfoss EV250B 22BD 1" нормально закрытый (032U5256)

Двухпозиционный с принудительным подъемом

С защитой от гидравлических ударов

7 851.00 ГРН
Диаметр отверстия [мм]: 22 Максимальная вязкость, сСт: 50 Диапазон перепада давления: 0-10 бар
Danfoss EV220B 25B Клапан электромагнитный нормально закрытый 1" (032U7125)
6 140.00 ГРН
Диаметр отверстия [мм]: 25 Номинальный диаметр (DN): 25 Максимальная вязкость, сСт: 50 Диапазон перепада давления: 0,3-16 бар
Danfoss EV225B 15 BD Электромагнитный клапан для пара 1/2" (032U3805)
8 742.00 ГРН
Диаметр отверстия [мм]: 15 Максимальная вязкость, сСт: 50 Диапазон перепада давления: 0,2-10 бар
Электромагнитный клапан ODE 21H7KB120 нормально закрытый 3/8"
Непрямого действия
1 543.00 ГРН
Диаметр отверстия [мм]: 12 Питание: 24 В (DC), 220 В (DC), 12 В (AC), 110 В (DC), 380 В (DC), 24 В (AC), 12 В (DC), 110 В (AC) Потребляемая мощность, Вт: 8, 12, 14 Максимальная вязкость, сСт: 12 Диапазон перепада давления: 0,1-20 бар Ток: переменный (AC), постоянный (DC) Частота, Гц: 50
Danfoss EV220B 20B Клапан электромагнитный нормально открытый 3/4" (032U7122)
7 248.00 ГРН
Диаметр отверстия [мм]: 20 Номинальный диаметр (DN): 20 Максимальная вязкость, сСт: 50 Диапазон перепада давления: 0,3-16 бар

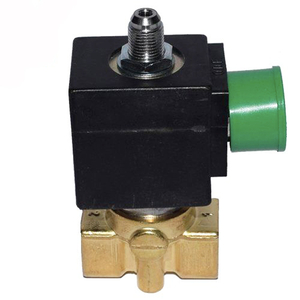

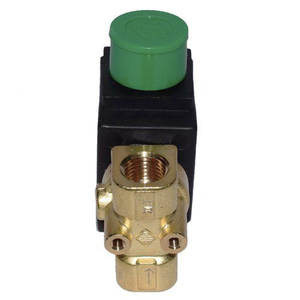

Электромагнитный клапан ODE 31A2AV30 нормально закрытый 1/4"
