Теплый пол водяной

Насосно смесительный узел для теплого пола

смесительный узел для теплого пола

Теплый пол – это оптимальное решение для создания дополнительного источника тепла и обогрева в помещении. На небольшой площади можно обойтись более простой системой теплого пола, однако, если речь заходит о большой площади помещения, то в таком случае будет необходим насосно-смесительный узел.

Данный агрегат достаточно многофункциональный и необходим для выполнения следующих задач:

  • Для равномерного распределения теплоносителя по всем имеющимся веткам системы теплого пола. Вместе с коллекторами насосно-смесительный узел способствует поступлению одинакового количества тепловой энергии по всем трубопроводам.
  • Для регулировки протока воды, что, в свою очередь, влияет на температуру отдельной ветки системы. Из-за того, что во все части пола поступает однородно нагретый теплоноситель, является возможным регулировать интенсивность нагревания пола в каждой комнате. Это достигается за счет уменьшения количества жидкости, который проходит через трубопровод. Также имеется возможность сделать процесс регулировки автоматизированным.
  • Для уменьшения температурных показателей теплоносителя, который подается во все трубопроводы пола. Дело в том, что котел, выдающий нагретую жидкость, в большинстве случаев выдает температуру близкую к 100 градусам, что является весьма высоким показателем для теплого пола (ему нужно от 50 до 60 градусов). Для понижения температурных показателей как раз необходим насосно-смесительный узел, купить который можно в нашем магазине.
  • Для усиления циркуляции теплоносителя во всех ветках системы, за счет чего происходит равномерное нагревание пола во всех частях помещения, где проходит трубопровод.

Более того, еще одно преимущество – это экономия ресурсов, используемых для нагрева теплоносителя. А именно: в основную магистраль теплого пола происходит поступление не всего теплоносителя, поскольку его определенная часть берется из обратки. За счет этого в главной системе дольше держится высокая температура теплоносителя, благодаря чему системе не нужно лишний раз подогревать носитель, что в свою очередь не требует лишних расходов топлива.

Как устроена работа смесительных узлов для теплого пола

Если говорит упрощенно, то насосно-смесительный узел представляет собой перемычку для подачи и обратки отопления. Конструкция состоит из специального крана, необходимого для уменьшения и увеличения потока теплоносителя между системами труб. Когда большее количество остывшего теплоносителя идет в подачу из обратки пола, его температура снижается, а когда жидкость остывает и ее меньше идет в подачу – температурные показатели пола увеличиваются.

Касательно внутреннего устройства, то узел подмеса состоит из:

  1. Насоса, который подхватывает теплоноситель из главной магистрали и нагнетает его в коллектор. Также он создает давление и циркуляцию теплоносителя в системе.
  2. Смесителя, представляющего собой тройник, при помощи которого происходит всасывание насосом горячего и остывшего теплоносителя;
  3. Трехходового крана, отвечающего за подачу в насос строго определенного количества охлажденного теплоносителя;
  4. Ограничителя температуры, управляющего всей температурой пола.
  5. Помимо этого, устройство дополнительно оснащается оборудованием для контроля температурных показателей (термометром) и другими вспомогательными компонентами (байпас, сервопривод и т.д.).

Выбираем смесительный узел для теплого пола

Стоимость насосно-смесительных узлов зависит от конкретного производителя, а также от комплектации и технических характеристик определенного агрегата.

Как правило на рынке представлены два основных вида комплектации распределительных узлов:

Стоимость узлов подмеса с насосом значительно выше, чем без насоса. Насос в данной системе является, без преувеличения, «сердцем системы» и соответственно сильно влияет на стоимость. Но и отсутствие насоса в смесительном блоке тоже может быть преимуществом, так как в данном случае вы можете выбрать сами, какую же именно модель насоса установить – дешевую или дорогую.

Команда нашего интернет магазина готова предложить Вам наилучший вариант из всего ассортимента продукции, представленного на сайте, сочетающей в себе и высокое качество, и умеренную цену.

Показать все Скрыть все
  • цена
    ГРН
     –
    ГРН
    • 2360ГРН
    • 33081ГРН
  • Бренд
  • Исполнение
  • Монтажная длина насоса, мм
  • Страна производитель

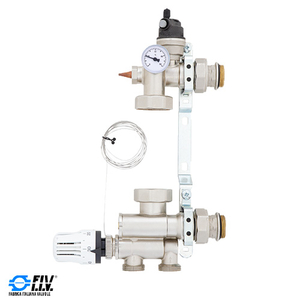

FIV UFH Насосно-смесительный узел теплого пола | без насоса
3 787 ГРН
Исполнение: Без насоса Макс. рабочее давление: 10 бар Монтажная длина насоса, мм: 130
Узел теплого пола VALTEC VALMIX | без насоса
2 360 ГРН
Исполнение: Без насоса Макс. рабочее давление: 10 бар Монтажная длина насоса, мм: 130

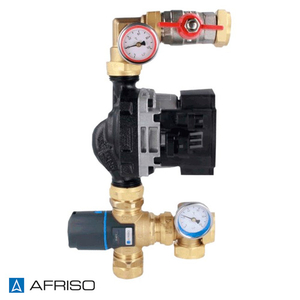

Afriso 9050100 Насосно-смесительный узел для теплого водяного пола
8 048 ГРН
Исполнение: С насосом Макс. рабочее давление: 5 бар

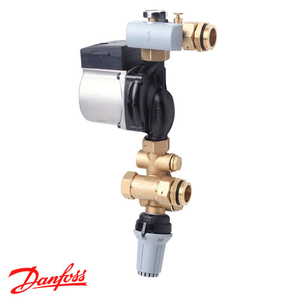

Danfoss FHM-C6 Компактный смесительный узел для теплого пола с насосом UPS 15-60
9 810 ГРН
Материал: Латунь, нержавеющая сталь Исполнение: С насосом Макс. рабочее давление: 10 бар

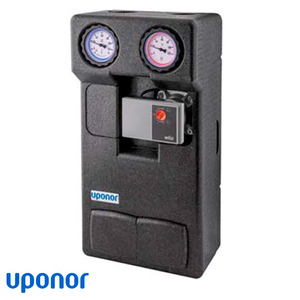

Cмесительный узел Uponor Fluvia Move MPG-10-A-W
27 434 ГРН
Исполнение: С насосом Макс. рабочее давление: 10 бар
Rehau G1 ErP Смесительный узел теплого водяного пола
12 402 ГРН
Исполнение: С насосом Макс. рабочее давление: 6 бар Монтажная длина насоса, мм: 130
Узел для теплого пола Uponor Fluvia CPG-15-B-W
20 283 ГРН
Исполнение: С насосом Макс. рабочее давление: 10 бар
Смесительный блок Uponor Fluvia Т PUSH-12 AC-X
10 971 ГРН
Исполнение: С насосом Макс. рабочее давление: 10 бар
Компактный смесительный узел для теплого пола Danfoss FHM-C1 с насосом UPM3
12 974 ГРН
Материал: Латунь, нержавеющая сталь Исполнение: С насосом Макс. рабочее давление: 10 бар
Узел теплого пола VALTEC COMBI | без насоса
7 511 ГРН
Исполнение: Без насоса Макс. рабочее давление: 10 бар Монтажная длина насоса, мм: 180
Узел теплого пола Uponor Fluvia Move CPG-15-A-W
33 081 ГРН
Исполнение: С насосом Макс. рабочее давление: 10 бар
Смесительный узел теплого пола Uponor Fluvia MPG-10-B-W
15 905 ГРН
Исполнение: С насосом Макс. рабочее давление: 10 бар
Насосно-смесительный блок VALTEC DUALMIX | без насоса
7 511 ГРН
Исполнение: Без насоса Макс. рабочее давление: 10 бар Монтажная длина насоса, мм: 130
Uponor Fluvia T PUSH 23-B-W Насосно-смесительный блок
13 992 ГРН
Исполнение: С насосом Макс. рабочее давление: 10 бар Монтажная длина насоса, мм: 130
Uponor Fluvia T KRS 6 Насосно-смесительный блок
12 657 ГРН
Исполнение: С насосом Макс. рабочее давление: 10 бар Монтажная длина насоса, мм: 130
Насосно смесительный блок x-net Kermi Standard ESM
10 684 ГРН
Макс. рабочее давление: 6 бар Монтажная длина насоса, мм: 130
