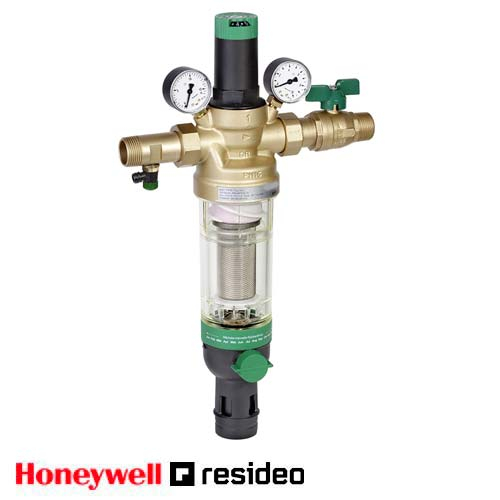

Комбинированный водоразборный узел Resideo HS10S-11/2AD для холодной воды (Honeywell HS10S-11/2AD)

Комбинированный водоразборный узел Resideo HS10S

Комбинированные блоки водоснабжения HS10S объединяют обратный клапан с контрольной точкой, фильтр тонкой очистки с обратной промывкой, редукционный клапан и запорный клапан в одном устройстве. Они обеспечивают непрерывную подачу отфильтрованной воды.

Фильтр тонкой очистки предотвращает попадание инородных тел, например, частиц ржавчины, нитей и песчинок, тем самым снижая вероятность коррозии. Обратный клапан защищает систему водоснабжения от противодавления и обратного потока. Редукционный клапан предотвращает повреждения от избыточного давления и снижает расход воды.

Все отдельные блоки соответствуют требованиям действующих спецификаций DIN/DVGW. Технические характеристики каждого блока также применимы к комбинированному узлу.

Одобрения товара:

Особенности Resideo Braukmann HS10S:

• Технология Double Spin для размеров соединений от 1/2" до 11/4";
• Особенно компактный, поскольку редукционный клапан, фильтр тонкой очистки, обратный клапан и запорный клапан объединены в одном блоке;
• Отфильтрованная вода подается даже во время обратной промывки;
• Запатентованная система обратной промывки - быстрая и тщательная очистка фильтра небольшим количеством воды;
• Автоматический привод обратной промывки с байонетным соединением может быть модернизирован;
• Ударопрочный прозрачный синтетический материал стакана фильтра позволяет легко проверять загрязнение фильтра;
• Балансировка входного давления - отсутствие влияния на выходное давление из-за колебаний входного давления;
• Фильтр и весь стакан фильтра являются сменными;
• Вставка клапана изготовлена из высококачественного синтетического материала и может быть полностью заменена;
• Сертифицировано ACS;
• Все материалы одобрены KTW;
• Одобрено TÜV LGA для низкого уровня шума.

Конструкционные особенности устройства:

1. Пружинный колпак с регулировочной ручкой и шкалой настройки. Высококачественный синтетический материал;
2. Резьбовые соединения с наружной резьбой. Латунь;
3. Корпус с манометрами на входе и выходе. Латунь;
4. Фильтр тонкой очистки в прозрачной чаше фильтра;
5. Шаровой кран со сливным соединением. Латунь (корпус шарового крана), Нержавеющая сталь (шар), Пластиковый дюратан (сливной адаптер).

Технические параметры водоразборного узла Resideo Braukmann HS10S:

• Среда: Питьевая вода;
• Размеры соединений: 1/2" - 2";
• Рабочее (динамическое) давление: 1,5 бар;
• Макс. давление на входе с прозрачной чашей фильтра: 16 бар;
• Макс. давление на входе с красной бронзовой чашей фильтра: 25 бар;
• Выходное давление: 1,5 - 6 бар;
• Макс. рабочая температура среды в соответствии с EN 1567: 30 °C;
• Макс. рабочая температура среды (10 бар/латунная чаша фильтра): 70 °C;
• Положение установки: Горизонтальное с чашей фильтра вниз.

Пример монтажа устройства:
