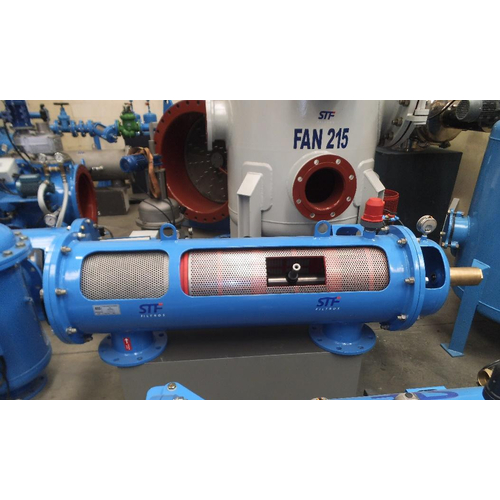

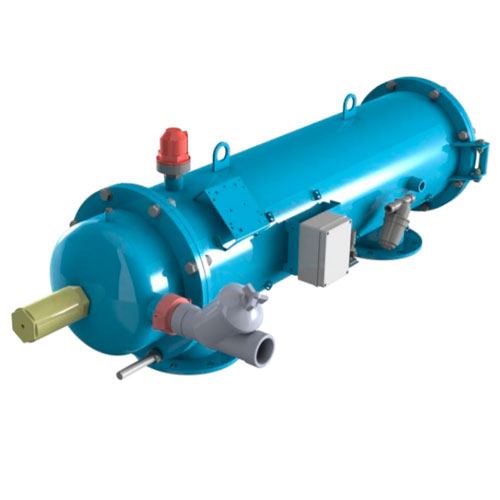

Промышленный фильтр​ механической очистки STF FILTROS FMA-4003-M-AC DN 80 | 125 мкм (V505100006)

Горизонтальный самоочищающийся сетчатый фильтр STF FILTROS FMA-4003-M-AC

Автоматический сетчатый фильтр тонкой очистки воды для использования в различных сферах промышленности:

• Муниципальные системы водоснабжения.
• Сельскохозяйственные оросительные системы.
• Пищевое и химическое производство.
• Теплоэнергетическая сфера.

Описание

Фильтр состоит из внешнего корпуса, в котором размещены три разные камеры. Первая камера - предварительный фильтр грубой очистки, через который осуществляется подача воды. Далее расположена вторая фильтрующая камера, в которой происходит процесс фильтрации через более мелкую сетку (125 мкм). И третья камера очистки. В третей камере расположен вывод грязной воды из корпуса фильтра наружу. Очистка фильтра поддерживается второй камерой, выход которой соединен со сливным клапаном, который позволяет отводить воду из фильтра, когда генерируется процесс самоочистки. Камера очистки отделена от камеры фильтрации специальными уплотнениями.

Технические характеристики

Габаритные размеры

• DN - 80 мм
• A - 156 мм
• B - 360 мм
• C - 196 мм
• E - 712 мм
• F - 500 мм
• G - 1202 мм
• H - 598,5 мм
• J - 275 мм
• L - 705 мм
• Вес - 100 кг

Гидравлические характеристики

Материалы фильтра:

• Корпус фильтра и крышки: углеродистая сталь S-235-JR с порошковым эпоксидно-полиэфирным покрытием.
• Винты: Нержавеющая сталь A2
• Сетки: Нержавеющая сталь AISI-316 + пластик

Принцип действия

Вода попадается в фильтр через камеру предварительной фильтрации, где задерживаются крупные частицы.

Далее вода попадает в фильтровальную камеру изнутри фильтрующего элемента и выходит наружу проходя механическую очистку. Качество очистки воды зависит от степени фильтрации выбранного фильтрующего элемента, которая может варьироваться от 10 до 2000 микрон (изготавливается по запросу).

Грязь остается внутри сетки, что постепенно приводит к потере напора между входом и выходом фильтра. Два аналоговых датчика укажут последовательность обратной промывки, когда DP станет 0,3 (3 м.с.а). Существуют и другие возможности для обратной промывки фильтра: обратная промывка по времени, сочетание времени и давления, опция непрерывной обратной промывки.

Когда реле давления показывает 0,3 бар, сливной клапан получает сигнал открытия, затем он создает разницу давления между наружным (атмосферное давление) и внутренним пространством фильтра (рабочее давление), поэтому быстро протекающая проточная вода проходит через экран, а затем выходит наружу через внутреннее отверстие форсунки. Помимо этого, в этот же самый момент стартовый сигнал также отправляется и на двигатель.

Результатом этих действий является: влияние всасывания форсунок на загрязнение фильтрующего экрана и спиральное движение всасывающего сканера внутри фильтра.

Во время процесса обратной промывки, длительностью около 25 секунд, вода все еще фильтруется и продолжает поступать в систему. Этот факт объясняется тем, что конструкция фильтров позволяет снизить расход воды при обратной промывке и обеспечить непрерывную работу системы.
