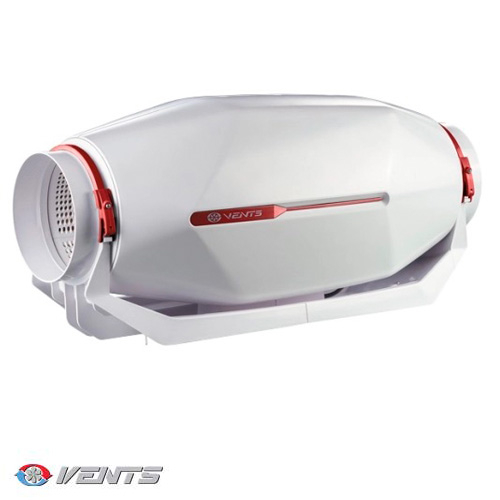

Канальный вентилятор Вентс 150/160 Стрим ЕС

Вентс 150/160 Стрим - канальный вентилятор смешанного типа в шумо- и теплоизолированном корпусе с производительностью до 600 м3/ч и ЕС-двигателем.

Вентилятор Вентс Стрим сочетает в себе широкие возможности и высокие технические параметры, обеспечивая мощный воздушный поток, высокое давление и экономичность. 100% регулируемая скорость, возможность подключения нескольких вентиляторов к руководящей компьютерной системе, оснащенной сенсорами и датчиками.

Устройство используется в приточно-вытяжных системах вентиляции - различных коммерческих и промышленных помещениях с повышенными требованиями к энергосбережению и низким уровнем шума (библиотеки, конференц-залы, учебные заведения, детские садики и т.п.).

Конструкционные особенности

Внешний корпус вентилятора производится из высококачественного и прочного пластика. Внутренняя перфорация корпуса пропускает звуковые волны, направляя их под определенным углом на слой шумопоглощающего материала. Шумо- и теплоизоляция корпуса выполнены из слоя минеральной ваты толщиной 50 мм. Специальная перфорация корпуса и шумопоглощающий материал обеспечивают затухание звука в широком диапазоне частот.

Благодаря конической форме крыльчатки и специально спрофилированным лопастям круговая скорость воздушного потока увеличивается, обеспечивая более высокое давление и производительность по сравнению с обычными осевыми вентиляторами.

Диффузор, специально спроектированная крыльчатка и направляющий аппарат на выходе корпуса вентилятора распределяют воздушный поток, обеспечивая оптимальное сочетание характеристик – высокая производительность и увеличенное давление при низком уровня шума.

В вентиляторе используются высокоэффективные электронно-коммутируемые (ЭС) двигатели постоянного тока. Данные ЕС-двигатели характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения. Бесспорным преимуществом электронно-коммутируемого двигателя является высокий КПД (доходит до 90 %).

Управление

Управление вентилятором осуществляется посредством управляющего сигнала 0-10 В.

Если требуется ступенчатая регулировка скорости, то подойдет регулятор П3-1-300 (в комплект поставки не входит). С его помощью можно регулировать производительность вентилятора и одновременно включать или выключать освещение.

Монтаж

Вентиляторы предназначены для монтажа с круглыми воздуховодами диаметром 100, 125, 150, 160 мм.

Корпус вентилятора оснащен крепежными кронштейнами для напольного, настенного или потолочного монтажа.

Допускается монтаж под любым углом по отношению к оси вентилятора.

При установке необходимо предусмотреть доступ для обслуживания вентилятора.

Электрическое подключение и установка должны выполняться согласно инструкции и электрической схемы, указанной на клеммной коробке.

В одной системе возможна установка нескольких вентиляторов, параллельно - для увеличения производительности или последовательно - для увеличения рабочего давления.

Габариты

D - 150, 160 мм

B - 253 мм

L - 606 мм

H - 273 мм
