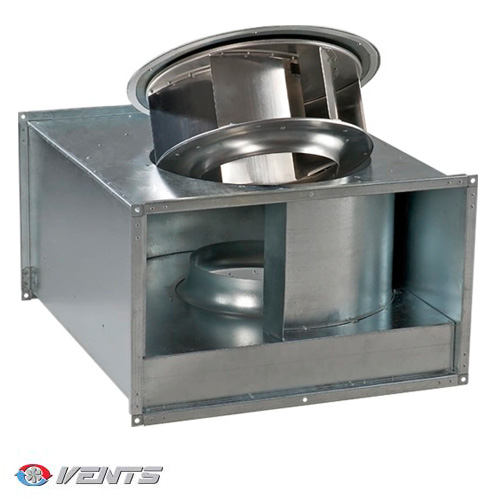

Канальный вентилятор Вентс ВКП 4Д 600х350 (0000227343)

Вентс ВКП - центробежный вентилятор производительностью до 7800 м3/ч для прямоугольных каналов.

Устройство предназначается для приточных и вытяжных систем вентиляции помещений различного назначения (склады, производства, торговые центры) при ограниченном пространстве для монтажа.

Конструкционные особенности

Корпус вентилятора изготовлен из оцинкованной стали.

Модели ВКПИ имеют слой звуко- и теплоизоляции из минеральной ваты толщиной 50 мм.

В вентиляторе используется 2-х и 4-х полюсный асинхронный двигатель с внешним ротором.

Для осуществления тепловой защиты от перегрева в обмотку двигателя встроены термоконтакты с автоматическим перезапуском или с выведенными клеммами для подключения внешних устройств защиты (зависит от модели, см. схемы подключения).

Применение в двигателе шарикоподшипников обеспечивает большой срок эксплуатации.

Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическую балансировку.

Двигатель имеет класс защиты IP 44.

Управление

Осуществляется плавная регулировка скорости с помощью тиристорного регулятора или ступенчатая – с помощью автотрансформаторного регулятора скорости.

К одному регулировочному устройству можно подключить несколько вентиляторов при условии, что общая мощность и рабочее давление не будут превышать номинальные параметры регулятора.

Монтаж

Вентилятор устанавливается в разрыв прямоугольных воздуховодов и не требует специального крепления, если подсоединение осуществляется непосредственно к ним.

В случае подключения через гибкие вставки необходимо крепить вентилятор к строительной конструкции с помощью опор, подвесок или кронштейнов.

Вентилятор может устанавливаться в любом положении с учетом направления потока воздуха (указано стрелкой на корпусе вентилятора).

Также необходимо предусмотреть доступ к обслуживанию вентилятора.

Подача питания на вентилятор осуществляется через наружные клеммы.

Для ревизии и обслуживания в вентиляторе предусмотрена технологическая крышка на корпусе.

Вентилятор предназначается для соединения с прямоугольными воздухопроводами с номинальным сечением 400х200, 500х250, 500х300, 600х300, 600х350, 1000х500 мм.
