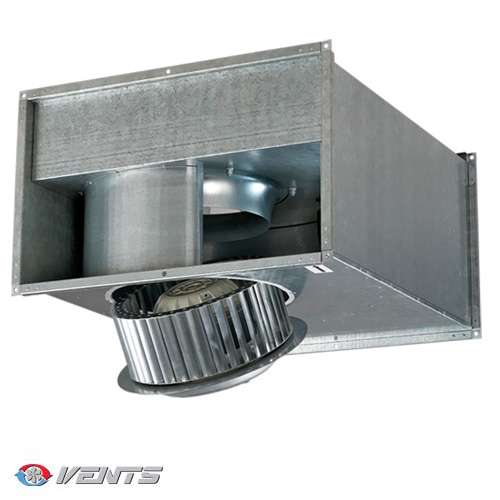

Канальный вентилятор Вентс ВКПФ 4Д 400х200 (0687852013)

Вентс ВКПФ - центробежный вентилятор производительностью до 9540 м3/ч для прямоугольных каналов.

Вентилятор применяется для приточных и вытяжных систем вентиляции коммерческих, офисных и других общественных или промышленных помещений с ограниченным пространством для монтажа.

Конструкционные особенности

Корпус вентилятора изготовлен из оцинкованной стали.

В устройстве используется четырех- и шестиполюсный асинхронный двигатель с внешним ротором и рабочим колесом из оцинкованной стали с загнутыми назад лопастями. Вентилятор с таким исполнением турбины отличается высокой производительностью и сравнительно большим перепадом давления.

Для осуществления тепловой защиты от перегрева в обмотку двигателя присутствуют встроеные термоконтакты, выведенны клеммами для подключения внешних устройств защиты.

Применение в двигателе шарикоподшипников обеспечивает длительный срок эксплуатации. Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина во время сборки проходит динамическую балансировку.

Класс защиты двигателя IP44.

Управление

Осуществляется плавная регулировка скорости с помощью тиристорного регулятора или ступенчатая – с помощью автотрансформаторного регулятора скорости.

К одному регулировочному устройству можно подключить несколько вентиляторов при условии, что общая мощность и рабочее давление не будут превышать номинальные параметры регулятора.

Монтаж

Вентилятор устанавливается в разрыв прямоугольных воздуховодов и не требует специального крепления, если подсоединение осуществляется непосредственно к ним.

В случае подключения через гибкие вставки необходимо крепить вентилятор к строительной конструкции с помощью опор, подвесок или кронштейнов.

Вентилятор может устанавливаться в любом положении с учетом направления потока воздуха (указано стрелкой на корпусе вентилятора).

Также необходимо предусмотреть доступ к обслуживанию вентилятора.

Подача питания на вентилятор осуществляется через наружные клеммы.

Для ревизии и обслуживания в вентиляторе предусмотрена технологическая крышка на корпусе.

Вентилятор предназначается для соединения с прямоугольными воздухопроводами с номинальным сечением 400х200, 500х250, 500х300, 600х300, 600х350, 700х400, 800х500, 900х500, 1000х500 мм.
