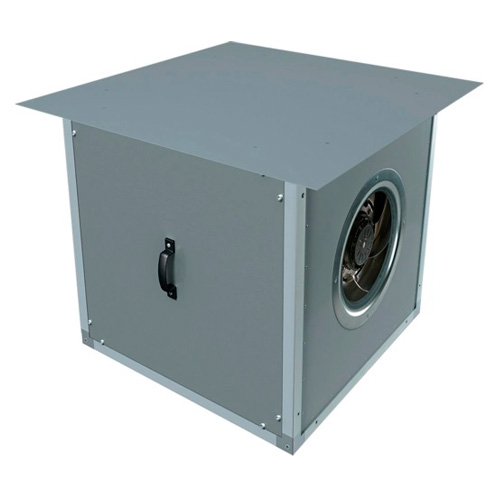

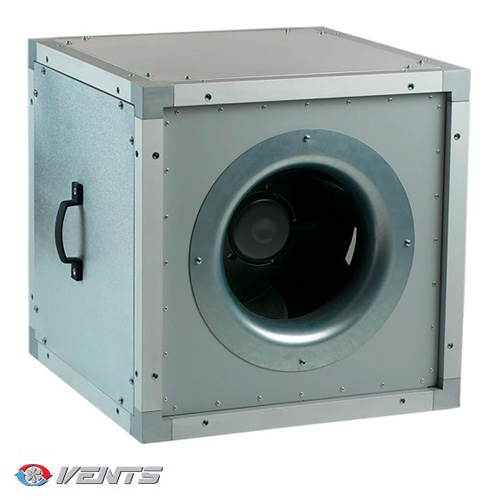

Канальный вентилятор Вентс ВШ 315 ЕС (0687922428)

Вентс ВШ ЕС - канальный центробежный вентилятор с назад загнутыми лопатками со звуко-и теплоизолированном корпусе и производительностью до 16 740 м3/ч. Применяется для приточных и вытяжных систем вентиляции помещений различного назначения с высокими требованиями к уровню шума.

Вентилятор предназначается для монтажа с круглыми или квадратными воздуховодами.

Конструкционные особенности

Конструкция устройства позволяет собирать различные конфигурации вентиляционных систем, изменяя положения съемных панелей. Подача воздуха, благодаря этому, может осуществляться во всех направлениях, как линейно, так и под углом 90°.

Благодаря корпусу из алюмоцинка, с повышенными коррозионностойкими свойствами и теплоизоляционному материалу, вентилятор можно использовать для наружного монтажа.

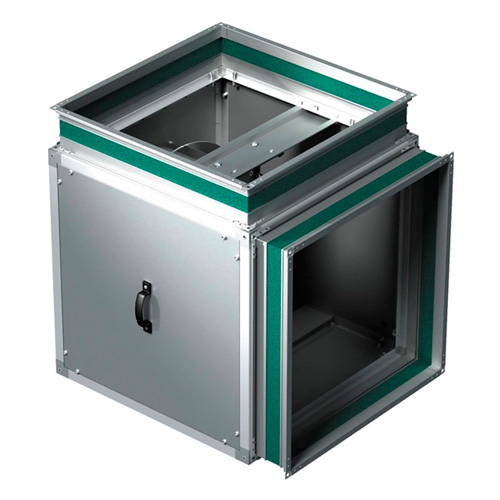

В качестве изоляции панелей применяется негорючая минеральная вата толщиной 20 мм. Присоединительные патрубки, которые также выполняют функцию виброгасящих вставок, могут быть квадратного или круглого сечения. Патрубки круглого сечения оснащены резиновыми уплотнителями. Присоединительные патрубки не входят в комплект поставки и заказываются отдельно.

В устройстве применяется высокоэффективный электронно-коммутируемый (ЕС) двигатель с внешним ротором.

Данный двигатель на сегодняшний день является наиболее передовым решением в области энергосбережения. ЕС-двигатель характеризуется высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения. Бесспорным преимуществом электронно-коммутируемого двигателя является высокий КПД (доходит до 90 %).

Управление

Управление вентилятором осуществляется с помощью внешнего управляющего сигнала 0-10 В (регулировка производительности производится в зависимости от уровня температуры, давления и других параметров).

В случае изменения значения руководящего фактора ЕС вентилятор изменяет скорость вращения и подает ровно столько воздуха сколько необходимо для вентиляционной системы.

Максимальная скорость вращения вентилятора не зависит от частоты электрического тока в сети (возможна работа как от сети с частотой тока 50 Гц, так и 60 Гц). Вентиляторы можно совмещать в единую компьютерную сеть управления. Программное обеспечение позволяет с высокой точностью управлять работой соединенных в сеть устройств.

Монтаж

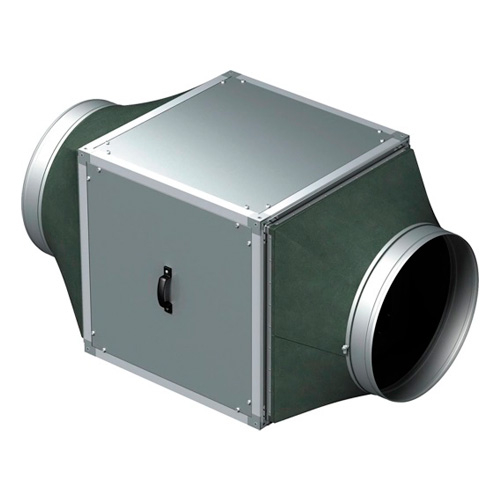

Вентилятор предназначается для монтажа с квадратными или круглыми воздуховодами. Присоединение к воздуховодам осуществляется при помощи гибкой вставки-переходника соответствующего сечения.

Устройство монтируется в разрыв воздуховодов.

Подсоединяя вентилятор через гибкие вставки, необходимо предусмотреть его крепление к строительной конструкции при помощи опор, подвесок или кронштейнов.

Вентилятор может устанавливаться в любом положении, при условии, что стрелка на корпусе вентилятора соответствует направлению воздуха в системе.

Необходимо предусмотреть доступ для обслуживания вентилятора.
