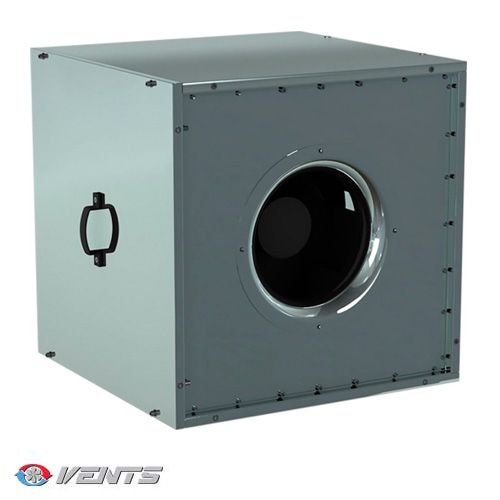

Канальный вентилятор Вентс ВШ 400 4Д (0687882315)

Вентс ВШ - канальный центробежный вентилятор с назад загнутыми лопатками со звуко-и теплоизолированном корпусе и производительностью до 16 870 м3/ч. Применяется для приточных и вытяжных систем вентиляции помещений различного назначения с высокими требованиями к уровню шума.

Вентилятор предназначается для монтажа с круглыми или квадратными воздуховодами.

Конструкционные особенности

Конструкция устройства позволяет собирать различные конфигурации вентиляционных систем, изменяя положения съемных панелей. Подача воздуха, благодаря этому, может осуществляться во всех направлениях, как линейно, так и под углом 90°.

Благодаря корпусу из алюмоцинка, с повышенными коррозионностойкими свойствами и теплоизоляционному материалу, вентилятор можно использовать для наружного монтажа. Также вентилятор может быть использован как отдельный элемент наборной приточной системы.

В качестве изоляции панелей применяется негорючая минеральная вата толщиной 20 мм. Присоединительные патрубки, которые также выполняют функцию виброгасящих вставок, могут быть квадратного или круглого сечения. Патрубки круглого сечения оснащены резиновыми уплотнителями. Присоединительные патрубки не входят в комплект поставки и заказываются отдельно.

В устройстве используется четырех-или шестиполюсный асинхронный двигатель с внешним ротором и центробежным рабочим колесом с назад загнутыми лопатками. Двигатель имеет встроенную тепловую защиту для подключения к внешнему устройству защиты (в модели ВШ 355-4Е применяются термоконтакты с автоматическим перезапуском).

Благодаря применению двигателя с шарикоподшипниками со специально подобранным смазочным маслом, гарантирован малошумный и не требующий обслуживания режим работы вентилятора.

Управление

Регулировка может быть как плавной, так и ступенчатой и осуществляться с помощью тиристорного или автотрансформаторного регулятора. Скорость вращения двигателя регулируется подаваемым электронапряжением. Расход воздуха прямопропорциональный изменению скорости двигателя. Сразу несколько вентиляторов одновременно можно подключить к одному регулирующему устройству, при условии, что общая мощность и рабочий ток подключенных вентиляторов не превышают номинальные параметры регулятора.

Монтаж

Вентилятор предназначается для монтажа с квадратными или круглыми воздуховодами. Присоединение к воздуховодам осуществляется при помощи гибкой вставки-переходника соответствующего сечения.

Устройство монтируется в разрыв воздуховодов.

Подсоединяя вентилятор через гибкие вставки, необходимо предусмотреть его крепление к строительной конструкции при помощи опор, подвесок или кронштейнов.

Вентилятор может устанавливаться в любом положении, при условии, что стрелка на корпусе вентилятора соответствует направлению воздуха в системе.

Необходимо предусмотреть доступ для обслуживания вентилятора.
