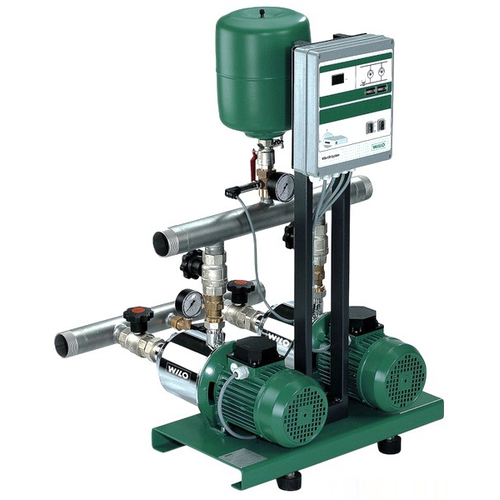

Насосная установка Wilo Economy CO-2 MHI 1603/ER-EB

Установка повышения давления Wilo-Economy CO-2 MHI

Применение насосных установок Wilo-Economy CO

• Для полностью автоматического водоснабжения и повышения давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах
• Перекачивание питьевой и хозяйственной воды, охлаждающей воды, воды для пожаротушения и т. д., которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

Обозначение насосных установок Wilo-Economy CO

Особенности и преимущества насосных установок Wilo-Economy CO

• Компактная установка с оптимальным соотношением цены и качества, отвечающая требованиям нормы DIN 1988
• 2 ‐ 4 параллельно включенных горизонтальных высоконапорных центробежных насоса серии MHI, выполненных полностью из нержавеющей стали (моторы IE2)
• Простая установка и надежность в эксплуатации благодаря встроенным приборам управления ER 2 - ER 4

Технические характеристики насосных установок Wilo-Economy CO

• Подключение к 3-фазной сети 230 /400 В ±10 %, 50 Гц (другие исполнения по запросу)
• Температура перекачиваемой жидкости макс. 50 °C (по заказу 70 °C)
• Температура окружающей среды макс. 40 °C
• Рабочее давление 16 бар
• Входное давление 6 бар
• Номинальный внутренний диаметр для подсоединения со стороны отводящего трубопровода Rp 1¼ - DN 100
• Номинальный внутренний диаметр для подсоединения со стороны подвода Rp 1¼ - DN 100
• Частота вращения 2850 об/мин
• Класс защиты IP 41/IP 54 опция
• Предохранители A, AC 3 со стороны сети в соответствии с мощностью мотора и предписаниями предприятия энергоснабжения

Допустимые перекачиваемые среды (другие среды по запросу):

• Охлаждающая вода
• Питьевая и техническая вода
• Вода для систем пожаротушения (заполненный трубопровод; для незаполненного трубопровода по запросу - следовать отдельным предписаниям стандартов DIN 1988 (EN 806) и противопожарной службы!)

Указание по перекачиваемым средам: Допустимой перекачиваемой средой является вода, не содержащая абразивных и длинноволокнистых частиц и не оказывающая химического и механического воздействия на применяемые материалы.

Оснащение/функции насосных установок Wilo-Economy CO

• 2‐4 насоса на установку
• Детали, находящиеся в контакте с перекачиваемой жидкостью, устойчивы к коррозии
• Оцинкованная фундаментная рама с регулируемыми по высоте виброгасителями для звукоизоляции
• Система трубопроводов из нержавеющей стали 1.4571
• Шаровой запорный кран/кольцевой запорный клапан на каждом насосе, со всасывающей и напорной сторон
• Обратный клапан с напорной стороны
• Мембранный напорный бак 8 л, PN 16, с напорной стороны
• Датчик давления со стороны отводящего трубопровода
• Манометр (со стороны подводящего трубопровода) приобретается опционально
• Манометр (со стороны отводящего трубопровода)
• Предохранитель, срабатывающий при недостатке воды, приобретается опционально

Описание/конструкция насосных установок Wilo-Economy CO

• Фундаментная рама: оцинкованная рама с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими хорошую изоляцию корпусного шума; другие исполнения по запросу
• Система трубопроводов: полная система трубопроводов из нержавеющей стали 1.4571, применяемая для подсоединения трубопроводов из любых материалов, используемых в оборудовании для зданий и сооружений; разводка трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления
• Насосы: 2–4 параллельно расположенных насоса серий MHI 2, MHI 4, MHI 8 и MHI 16; все части, контактирующие с перекачиваемой жидкостью, из нержавеющей стали 1.4301
• Арматура: каждый насос со всасывающей и напорной сторон имеет шаровую запорную арматуру из CuZn с никелевым покрытием и знаком технического контроля DVGW и клапан обратного течения с напорной стороны
• Мембранный напорный бак: 8 л/PN 16 со стороны конечного давления, с мембраной из бутилового каучука, отвечающей требованиям закона о безопасности пищевых продуктов; в целях осмотра и проверки оснащается запорным шаровым краном из CuZn с никелевым покрытием, системой опорожнения и арматурой расхода согласно DIN 4807
• Датчик давления: от 4 до 20 мА, расположен со стороны конечного давления для задействования центрального Economy‐регулятора
• Индикация давления: через манометр ø 63 мм со стороны конечного давления
• Прибор управления: в серийном исполнении установка оснащается регулятором Economy ER 2‐4

Материалы насосных установок Wilo-Economy CO

• Рабочие колеса: нержавеющая сталь 1.4301/1.4404
• Секции: нержавеющая сталь 1.4301/1.4404
• Корпус насоса: нержавеющая сталь 1.4301/1.4404
• Вал: нержавеющая сталь 1.4404
• Уплотнение: EPDM (EP 851)/FKM (Viton)
• Крышка корпуса: 1.4301/1.4404
• Скользящее торцевое уплотнение: графит/карбид вольфрама
• Напорный кожух: 1.4301/1.4404
• Подшипники: Карбид вольфрама
• Основание насоса: Алюминий

Объем поставки насосных установок Wilo-Economy CO

• Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
• Упаковка
• Инструкция по монтажу и эксплуатации
