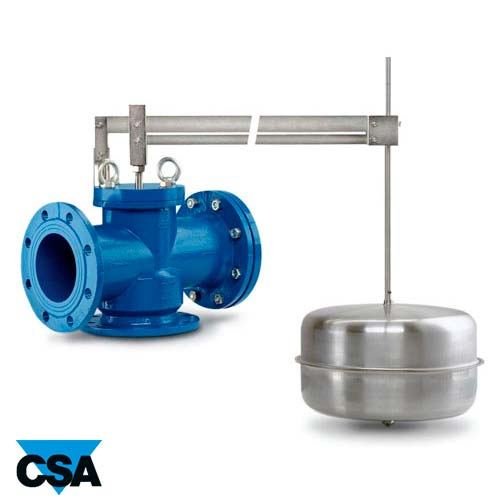

Клапан поплавковый CSA ATHENA DN 200 PN10 (P070001200)

Поплавковый клапан для резервуаров CSA ATHENA DN 200 PN10

Клапан CSA серии ATHENA представляет собой односедловой уравновешивающий шаровой поплавковый клапан сбалансированный по давлению на входе, который автоматически регулирует постоянный уровень в баке или резервуаре, независимо от изменений давления на входе, и перекрывает поток поступающей жидкости при достижении максимального уровня. Благодаря своей эксклюзивной технологии ATHENA доводит концепцию надежности и производительности до самых высоких стандартов.

Данный тип клапанов Athena применяется когда необходимо автоматически перекрывать наполняющий трубопровод при заполнении водой баков, резервуаров и других емкостей. Устройство состоит из запорного клапана и поплавка, соединённых рычажным механизмом. Принцип работы поплавкового клапана состоит в том, что он при достижении необходимого значения уровня воды поднимает поплавок, расположенный внутри ёмкости, который через рычажный механизм обеспечивает закрытие запорного клапана и прекращение подачи воды.

Область применения:

• Системы распределения воды
• Резервуары систем противопожарной защиты
• Системы орошения
• Всякий раз, когда требуется функция регулирования и контроля постоянного уровня

Технические особенности Athena:

• Корпус из ковкого чугуна с тремя направляющими, позволяющий установку как под углом, так и в форме глобуса, содержит сменное уплотнительное гнездо и поршень из нержавеющей стали и направляющую втулку из бронзы.
• Подвижный блок, состоящий из основного вала, запорной части, держателя прокладки и поршня с уникальной технологией самоочистки (подана заявка на патент) для уменьшения скопления грязи и операций по техническому обслуживанию.
• Рычажный механизм из оцинкованной или нержавеющей стали состоит из двойного стержня (одинарного стержня для DN 40/50/65), который с помощью шарниров соединяет вал с поплавком, который передает движение, позволяя открытие или закрытие клапана.
• Большой поплавок из нержавеющей стали AISI 304/316 соединен с рычажным механизмом с помощью трубы из нержавеющей стали, на которую он оказывает вертикальное усилие.
• Клапаны модулируют и дросселируют приток пропорционально потреблению, точность и идеальная водонепроницаемость гарантируются даже при низких значениях давления.
• Благодаря седлу, сбалансированному по давлению на входе, колебания давления на входе не влияют на движение затвора и работу клапана, что позволяет избежать переходных и нежелательных скачков давления.
