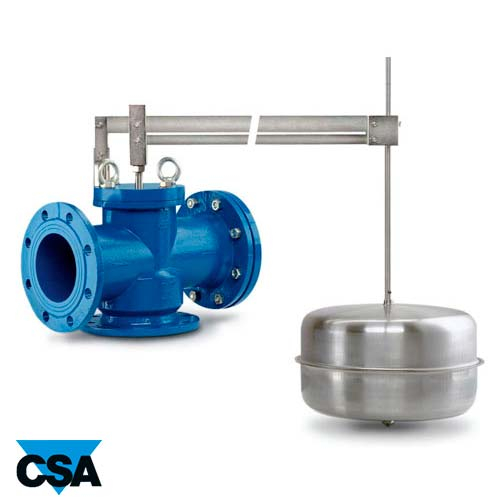

Клапан поплавковый CSA ATHENA DN 200 PN16 (P070001200-1)

Поплавковый клапан для резервуаров CSA ATHENA DN 200 PN16

Клапан CSA серии ATHENA представляет собой односедловой уравновешивающий шаровой поплавковый клапан сбалансированный по давлению на входе, который автоматически регулирует постоянный уровень в баке или резервуаре, независимо от изменений давления на входе, и перекрывает поток поступающей жидкости при достижении максимального уровня. Благодаря своей эксклюзивной технологии ATHENA доводит концепцию надежности и производительности до самых высоких стандартов.

Данный тип клапанов Athena применяется когда необходимо автоматически перекрывать наполняющий трубопровод при заполнении водой баков, резервуаров и других емкостей. Устройство состоит из запорного клапана и поплавка, соединённых рычажным механизмом. Принцип работы поплавкового клапана состоит в том, что он при достижении необходимого значения уровня воды поднимает поплавок, расположенный внутри ёмкости, который через рычажный механизм обеспечивает закрытие запорного клапана и прекращение подачи воды.

Область применения:

• Системы распределения воды
• Резервуары систем противопожарной защиты
• Системы орошения
• Всякий раз, когда требуется функция регулирования и контроля постоянного уровня

Технические особенности Athena:

• Корпус из ковкого чугуна с тремя направляющими, позволяющий установку как под углом, так и в форме глобуса, содержит сменное уплотнительное гнездо и поршень из нержавеющей стали и направляющую втулку из бронзы.
• Подвижный блок, состоящий из основного вала, запорной части, держателя прокладки и поршня с уникальной технологией самоочистки (подана заявка на патент) для уменьшения скопления грязи и операций по техническому обслуживанию.
• Рычажный механизм из оцинкованной или нержавеющей стали состоит из двойного стержня (одинарного стержня для DN 40/50/65), который с помощью шарниров соединяет вал с поплавком, который передает движение, позволяя открытие или закрытие клапана.
• Большой поплавок из нержавеющей стали AISI 304/316 соединен с рычажным механизмом с помощью трубы из нержавеющей стали, на которую он оказывает вертикальное усилие.
• Клапаны модулируют и дросселируют приток пропорционально потреблению, точность и идеальная водонепроницаемость гарантируются даже при низких значениях давления.
• Благодаря седлу, сбалансированному по давлению на входе, колебания давления на входе не влияют на движение затвора и работу клапана, что позволяет избежать переходных и нежелательных скачков давления.
