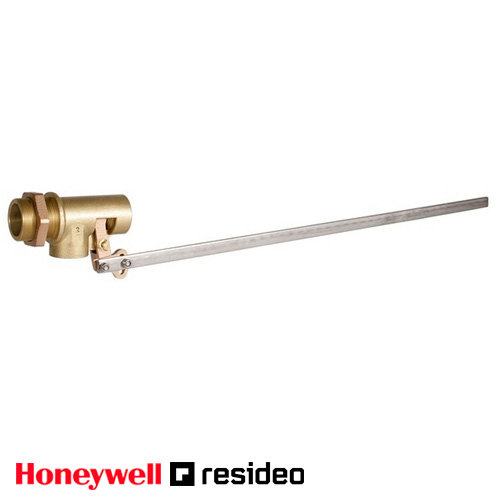

Поплавковый клапан Honeywell VR170-3/4A

Поплавковые клапаны Honeywell VR170 для резервуаров с водой

Поплавковые клапаны этого типа предназначены для регулирования уровня жидкости в безнапорных или напорных ёмкостях-накопителях, а также могут использоваться для наполнения резервуаров систем водоснабжения. В пределах технических характеристик они могут использоваться в промышленных или коммерческих установках, а также в коммунальных системах водоснабжения. Мягкий уплотнитель седла обеспечивает надёжное отсечение даже при колебании давления в подающем трубопроводе.

Особенности поплавковых клапанов Honeywell VR170 для резервуаров с водой

• Оснащается поплавками из пластмассы или нержавеющей стали (!!! заказываются отдельно, в комплект не входят !!!)

• Возможно как горизонтальное, так и вертикальное крепление поплавка

• Конструкционное оформление – открытого типа

• Соединения с наружной резьбой в соответствии с DlN 228

• Высокая пропускная способность

• Заменяемые седло и поршень клапана

• Возможность укорачивания рычажного плеча при низком давлении в линии нагнетания

Конструкция поплавковых клапанов Honeywell VR170 для резервуаров с водой

Составные части поплавкового клапана:

• Корпус

• Поршень

• Рычажное плечо

• Поплавок

Материалы поплавковых клапанов Honeywell VR170 для резервуаров с водой

• Корпус – латунь (1/2 – 2”) или красная бронза (21/2”)

• Поршень – латунь

• Рычажное плечо – латунь (1/2” – 1”) или нержавеющая сталь (11/4” – 21/2”)

• Поплавок – пластмасса или нержавеющая сталь

• Уплотнитель – нитрил-бутадиеновый каучук (NBR)

Принцип действия поплавковых клапанов Honeywell VR170 для резервуаров с водой

Клапаны работают в комбинации с поплавками для регулирования уровня жидкостей в ёмкостях. Поплавок находится на уровне жидкости в ёмкости и воздействует прямо на рычажное плечо клапана. Изменение уровня жидкости сразу вызывает изменение расхода рабочей среды через клапан.
