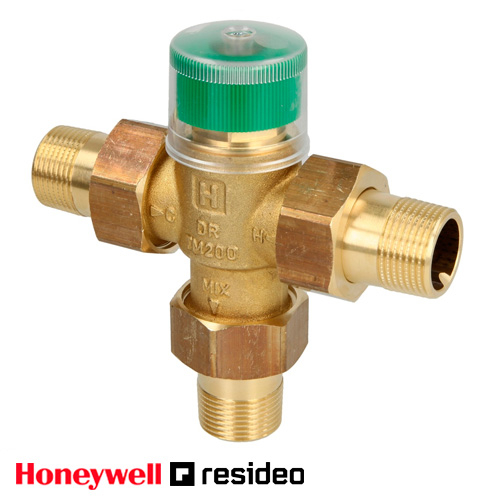

Термосмесительный клапан Honeywell TM200-3/4А

Термостатические термосмесительные клапаны Honeywell ТМ200 с резьбовыми хвостовиками, с защитой от ожогов

Терморегулирующие смесительные клапаны ТМ 200 обеспечивают регулировку температуры воды и используются:

• Для централизованной регулировки температуры на агрегатах горячего водоснабжения, или для местной регулировки в зоне, прилегающей к выпускам местного водоотбора. Также используются для установки на солнечные водонагревательные приборы, в которых используются двойной источник энергии.
• В системах с отопительными панелями в полу или для ограничения температуры воды в возвратном трубопроводе бойлера.

Особенности клапана:

• Высокочувствительный термоэлемент с высокой универсальной чувствительностью к температуре, даже при малых расходах
• Простая регулировка требуемой температуры воды
• Защита от ожогов – впуск горячей воды автоматически перекрывается, если прекращается подача холодной воды, при условии, что температура горячей воды на впуске по крайней мере на 10 °К выше, чем предварительно отрегулированная температура смешанной воды
• Впуск холодной воды автоматически перекрывается, если прекращается подача горячей воды
• Внутренние компоненты изготовлены из материалов, стойких к образованию накипи
• Соответствует требованиям КТW

Конструкция:

• Корпус
• Штуцера
• Кнопки регулировки
• Защитный колпачок для блокирования доступа к регулировке температуры смешанной воды
• Терморегулятор

Материалы:

• Корпус из латуни, стойкой к коррозии цинковых сплавов
• Латунные штуцеры
• Подвижные части из высококачественного синтетического материала, стойкого к образованию накипи
• Защитный колпачок из прозрачной пластмассы
• Кнопка регулировки из пластмассы
• Уплотнения из материала NBR
• Пружина из нержавеющей стали

Принцип действия термостатических термосмесительных клапаны Honeywell ТМ200

a) Как смесительный клапан для систем отопления и ГВС:

Высокочувствительный тепловой элемент, расположенный на выходе клапана, управляет штоком, который регулирует расходную пропорцию между горячей и холодной водой в соответствии с установленной температурой. На входах горячей и холодной воды клапан также имеет два эластичных седла, которые обеспечивают:

• Принудительное запирание впуска горячей воды при внезапном прекращении подачи холодной воды, если температура горячей воды по крайней мере на 10 K выше, чем заданная температура смешанной воды.
• Запирание впуска холодной воды при прекращении подачи горячей воды.

b) Как разделительный клапан в системах центрального отопления:

При таком применении поток через клапан направлен в обратную сторону по сравнению со случаем использования клапана в качестве смесителя горячей воды. Подаваемая вода омывает чувствительный элемент и перемещает распределительный поршень таким образом, что если температура воды выше отрегулированного значения, то она возвращается в отопительную систему, а если ниже - поступает в бойлер.

Вместе с клапаном поставляется защитный колпачок для блокирования доступа к регулировке температуры смешанной воды.
