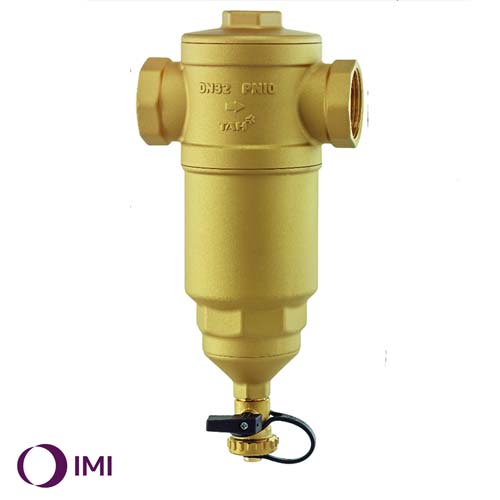

Сепаратор шлама IMI Pneumatex Zeparo Cyclone 32

Сепаратор шлама и магнетита Zeparo Cyclone с циклонной технологией

Zeparo Cyclone сепаратор шлама и магнитной окиси железа в системах водяного отопления и холодоснабжения. Разнообразие возможностей, а также модульная конструкция сепаратора является уникальной. Новая циклонная технология – выводит эффективность сепарации шлама на новый уровень.

• Очищает систему за уменьшенное количество циклов, каждый раз снижая содержание частиц шлама, которые обычно откладывались бы в системе с каждым дополнительным циклом. Выделенный шлам может быть легко и быстро выведен из системы с помощью дренажного клапана.

Высокая эффективность независимо от размера

• Эффективность работы сепаратора шлама повышается с увеличением расхода. Перепад давления при эксплуатации остается постоянным независимо от количества уловленного шлама. Обеспечивается более высокая степень защиты при повышенных расходах, например, в системах холодоснабжения. Сепаратор пригоден для применения в установках мощностью до 300 кВт.

Очищает и защищает оборудование

• Защищает от неисправности и отказа вследствие попадания шлама такое критически важное оборудование, как котлы, насосы, клапаны, чиллеры и теплосчетчики. Нет опасности засорения. Уменьшает затраты на обслуживание, экономит время и увеличивает срок службы системы в целом.

Принцип сепарации

Zeparo Cyclone основан на нескольких принципах, которые гарантируют высокую эффективность сепарации:

• Центробежные силы – в циклонном сепараторе Zeparo создается вращение потока, что приводит к воздействию дополнительных сил на частицы шлама.
• Центробежные силы, возникающие при проходе скоростного потока внутри сепаратора, значительно превышают сравнительно небольшие силы тяжести.
• Разница в плотности воды и частиц шлама (плотность которых больше) способствует отводу частиц шлама к наружной стенке сепаратора Zeparo.
• Движение потока вниз: создаваемый внутри сепаратора Zeparo поток направляет частицы шлама вниз, в камеру сбора для их последующего удаления.

Технические характеристики

Область применения:

• Системы отопления и охлаждения

Среда:

• Неагрессивные и нетоксичные среды
• Антифриз до 50%

Давление:

• Максимально допустимое давление, PS: 10 бар

Температура:

• Максимально допустимая температура, TS: 120 °C
• Минимально допустимая температура, TSmin: -10 °C

Материал:

• Корпус: латунь
• Циклонная вставка: полипропилен сульфид (PPS Ryton)
• Прокладки: этиленпропилендиеновый каучук (EPDM)
• Магнит: Неодимовый с Ni-Cu-Ni покрытием / защитой от ржавчины
• Изоляция: вспененный полипропилен (EPP), антрацит

Теплоизоляция:

• Теплопроводность: около 0.035 Вт/мК
• Класс огнестойкости: B2 согласно DIN 4102 и в соотв. EN 13501-1
• Максимально допустимая температура: 110 °C
• Минимально допустимая температура: 6-8 °C (выше точки росы)
