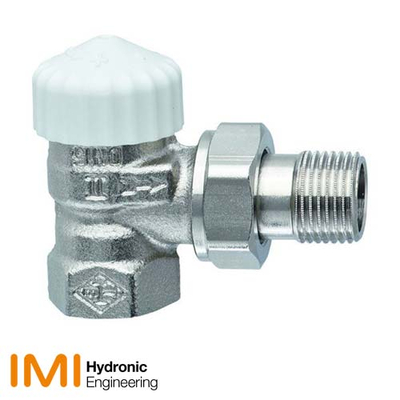

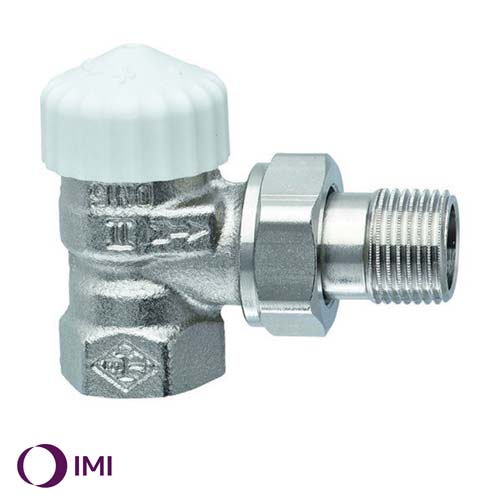

Термостатический кран IMI Heimeier V-exact II угловой DN15

Термостатический клапан IMI Heimeier V-exact II

Применяется в двухтрубных системах отопления. Бесступенчатая предварительная настройка обеспечивает точное гидравлическое распределение, в зависимости от мощностей потребителей. Клапан работает в широком диапазоне расходов, с улучшенными шумовыми характеристиками и очень низкой толерантностью расхода.

Ключевые особенности:

Оптимизированные шумовые характеристики

• Благодаря специально разработанной настройке

Большой диапазон расхода

• Для различных областей применения

Двойное уплотнительное кольцо

• Для обеспечения надежной работы

Корпус из литьевой бронзы

• Коррозионная стойкость и безопасность

Технические характеристики

Область применения:

• Системы отопления

Функция:

• Регулирование
• Бесступенчатая настройка
• Закрытие

Диапазон размеров:

• DN 10-20

Номинальное давление:

• PN 10

Температура:

• Макс. рабочая температура: 120°C, с защитным колпачком или приводом 100°C, с пресс-фитингом 110°C
• Мин. рабочая температура: -10°C

Материал:

• Корпус клапана: коррозинно-стойкая литьевая бронза
• Уплотнение: EPDM
• Конус клапана: EPDM
• Возвратная пружина: Нержавеющая сталь
• Вставка клапана: Латунь, Полифениленсульфид
• Всю верхнюю часть клапана можно заменить с помощью монтажного инструмента IMI Heimeier, не сливая теплоноситель из системы
• Шток: Шток из стали Niro с уплотнением из двойного уплотнительного кольца

Обработка поверхностей:

• Корпус клапана и фитинги покрыты никелем

Маркировка:

• Маркировка THE; код страны; стрелка; указывающая направления потока; маркировка DN и KEYMARK Обозначение. Клапаны серии II+ – обозначение
• Белый защитный колпачок

Стандарты:

• Изделия сертифицированы и испытаны KEYMARK согласно DIN EN 215
• «улучшенная версия» и «стандартная версия» по спецификации FW 507 составлена Arbeitsgemeinschaft Fernwärme (AGFW) (Рабочая группа по Теплоснабжению)

Соединение:

Клапаны могут соединяться со стальными трубами или трубами из медьсодержащих прецизионных сплавов или трубами Verbund при помощи компрессионных фитингов (только клапаны DN 15). При помощи компрессионных фитингов клапаны с наружной резьбой могут соединяться с пластиковой трубой. Клапаны с прессовым соединением Viega (15 мм) с фитингом SC-Contur подходят для медных труб, труб Viega Sanpress из нержавеющей стали и стальных труб Prestabo.

Соединение термостатических головок и приводов:

• IMI Heimeier M30x1.5
