Термоэлектрический привод для отопления

Сервопривод – это устройство, которое автоматически регулирует зазор термостатического клапана. Открываясь или закрываясь, клапан пропускает необходимое количество теплоносителя в контур отопления или прекращает поток. Термоэлектрический привод работает под контролем термостата, который измеряет температуру в помещении и передает сигнал на сервопривод.

Все механизмы, регулирующие зазор термостатического клапана, можно разделить на три большие группы:

Сильфонные термоголовки. Это автономные устройства, в которых электричество не используется вообще. Положение клапана изменяется только в зависимости от расширения сильфона при нагреве (или уменьшения объема при охлаждении). Применяются сильфонные термоголовки, чаще, в радиаторном отоплении. Для теплого пола подходят мало, поскольку очень инерционны и недостаточно чувствительны.

Термоэлектрические сервоприводы. В конструкции также присутствует сильфон, однако расширение жидкости в нем происходит при прохождении электрического тока через нихромовый нагревательный элемент. Ток в устройстве возникает только тогда, когда термостат посылает сигнал о достижении критической температуры. Нагревается и расширяется сильфон быстро (до 3 минут), а вот остывает дольше (до получаса). Таким образом, сигнал и нагрев имеют электрическую природу, а источник сила для изменения положения клапана – тепловой. Поэтому такие устройства называются термоэлектрическими. Это самый распространенный тип управления температурой в контуре теплого пола. Такой сервопривод найти сейчас совсем не сложно. Гораздо сложнее определиться с выбором. Об этом – чуть ниже.

Сервомоторы. Это сервоприводы с электромагнитным двигателем. Встречаются на бытовом рынке редко.

Сервопривод для водяного теплого пола: классификация и основные принципы выбора

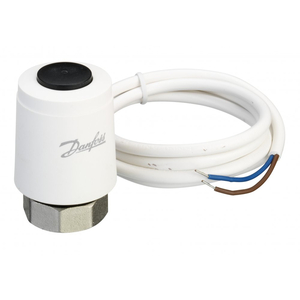

Сервопривод для коллектора теплого водяного пола может быть нормально открытым, нормально закрытым, универсальным.

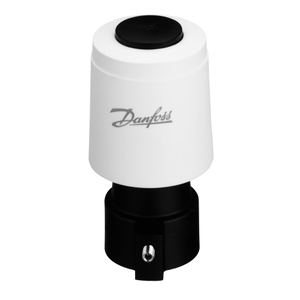

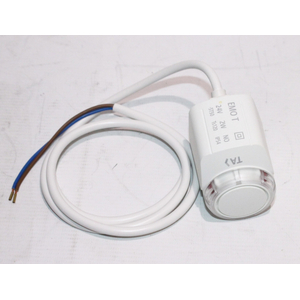

Нормально открытый. В отсутствие сигнала от термостата (т.е., когда температура находится в заданном интервале), такой привод свободно пропускает поток теплоносителя в контур. Больше подходит для регионов с холодным климатом и минусовыми температурами, поскольку здесь требуется почти непрерывное поступление горячей воды в систему. Более того, при отключении электроэнергии или выходе из строя автоматики, теплоноситель все равно будет поступать в контур. Это значит, что система не замерзнет.

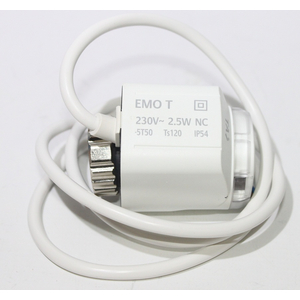

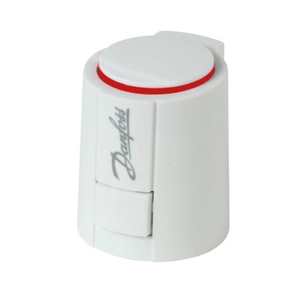

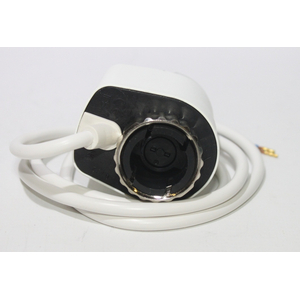

Сервопривод нормально закрытый. В отсутствие сигнала от термостата (в отсутствие напряжения) такой привод держит клапан в закрытом состоянии. Больше подходит для регионов с теплым и умеренным климатом или для создания дополнительных зон комфорта в помещении с радиаторным отоплением. Под контролем нормально закрытого привода должен находится не только клапан, но и циркуляционный насос. Либо схема обязательно должна включать в себя перепускной клапан, через который будет сбрасываться жидкость при включенном насосе и закрытом сервоприводе.

Универсальный. Имеет специальный переключатель и может в отсутствие сигнала быть как открытым, так и закрытым.

Сервопривод теплого пола может быть двухпозиционным или с плавной регулировкой. Первый работает от сети переменного тока под контролем обычного термостата, второй – требует постоянного тока и специального электронного регулятора.

Питание сервопривода может быть 220 В или меньше. Например, существуют сервоприводы с подключением на 12 вольт или на 24 вольта.
