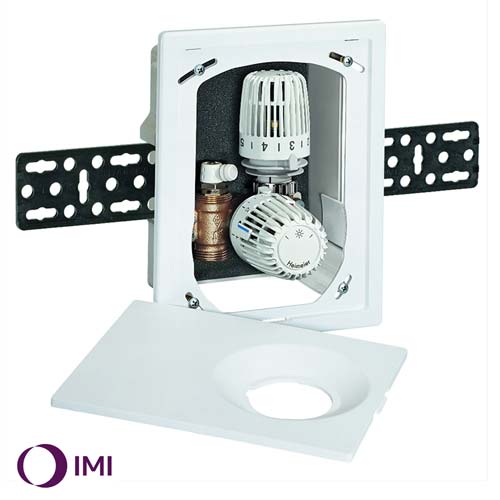

Унибокс для теплого пола IMI Heimeier Multibox K-RTL (9301-00.800)

Multibox разработан для децентрализованного управления температурой в системах теплого пола,теплых стен, или комбинированных систем. Компенсация отклонения до 6° с каждой стороны, в случае перекоса при монтаже. Крышка со скрытыми крепежными болтами. Цветовое исполнение: белый или хром. Универсальная установка на любых типах стен, благодаря варьируемому расстоянию до 30 мм между монтажным коробом и декоративной крышкой.

Ключевые особенности

• Компенсация отклонения до 6° с каждой стороны в случае перекоса при монтаже короба
• Крышка со скрытым креплением болтами
• Модели комплектуются крышкой и головкой со шкалой в белом RAL 9016 или хромированном исполнении
• Универсальная установка на любых типах стен благодаря варьируемому расстоянию до 30 мм между монтажным коробом и декоративной крышкой

Применение:

• Для систем напольного отопления, систем «теплые стены», и комбинации систем теплый пол/радиатор.

Функции:

• Ограничение температуры в обратном трубопроводе
• Контроль комнатной температуры
• Преднастройка (V-exact II)
• Закрытие
• Возможность спуска воздуха

Размеры:

• Корпус клапана DN 15
• Глубина установки монтажного короба для блока составляет всего лишь 60 мм
• Универсальная установка благодаря варьируемому расстоянию до 30 мм между монтажным коробом и декоративной крышкой
• Декоративная крышка позволяет компенсировать отклонение до 6° с каждой стороны в случае перекоса при монтаже короба

Номинальное давление:

• PN 10

Диапазон:

• Термостатическая головка K: 6 °C – 28 °C
• Ограничитель температуры обратного потока RTL: 0 °C – 50 °C

Температура:

• Макс. рабочая температура: 90°C
• Мин. рабочая температура: 2°C
• Для всех моделей блоков Multibox следует обращать внимание на то, чтобы температура в подающей линии системы была подходящей для данной конструкции системы напольного отопления

Материал:

• Корпус клапана: коррозинно-стойкая литьевая бронза
• Уплотнение: EPDM
• Конус клапана: EPDM
• Возвратная пружина: Нержавеющая сталь
• Вставка клапана: латунь, PPS
• Шток: Шток из стали Niro с уплотнением из двойного уплотнительного кольца. Наружное уплотнительное кольцо можно заменить под давлением
• Пластиковые части из ABS и PA
• Термостатический элемент: термостатическая головка K с заполненным жидкостью термостатом. Ограничитель температуры обратного потока RTL

Обработка поверхностей:

• Все модели комплектуются декоративной крышкой и головкой со шкалой в белом RAL 9016 или хромированном исполнении

Маркировка:

• TAH, стрелка направления потока, II-маркировка

Соединение:

Соединение со стороны трубы - G3/4", с конусом, позволяющим использовать компрессионные фитинги для присоединения к полимерным, медным, стальным тонкостенным или металлополимерным трубам.
