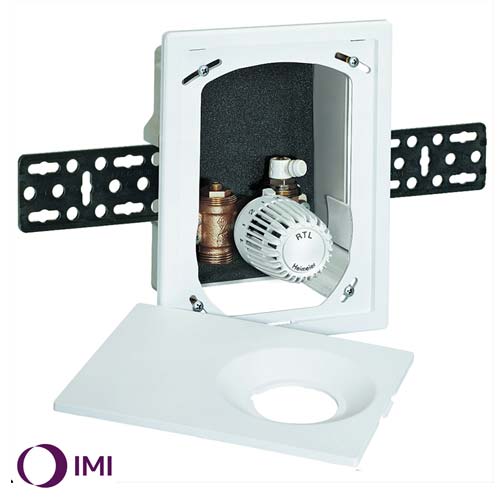

Унибокс для теплого пола IMI Heimeier Multibox Eclipse RTL (9319-00.800*)

Multibox Eclipse применяется для индивидуального регулирования комнатной температуры или ограничения максимальной температуры в обратном трубопроводе циркуляционного кольца контура напольного отопления. Встраиваемый ограничитель расхода обеспечивает требуемый расход. Компенсация отклонения до 6° с каждой стороны в случае перекоса при монтаже короба. Универсальное крепление на любых типах стен благодаря варьируемому расстоянию до 30 мм между монтажным коробом и декоративной крышкой.

Ключевые особенности:

• Встроенный ограничитель расхода устраняет перерасходы
• Простая процедура настройки расхода вне зависимости от отопительной нагрузки
• Компенсация отклонения до 6° с каждой стороны в случае перекоса при монтаже короба
• Универсальная установка на любых типах стен благодаря варьируемому расстоянию до 30 мм между монтажным коробом и декоративной крышкой

Применение:

• Для систем напольного отопления, систем «теплые стены», и комбинации систем теплый пол/радиатор

Функции:

• Ограничение максимальной температуры в обратном трубопроводе
• Автоматическое ограничение расхода
• Закрытие
• Удаление воздуха

Размеры:

• Клапан DN 15
• Монтажная глубина - 60 мм
• Универсальная установка на любых типах стен благодаря варьируемому расстоянию до 30 мм между монтажным коробом и декоративной крышкой
• Компенсация отклонения до 6° с каждой стороны в случае перекоса при монтаже короба

Номинальное давление:

• PN 10

Диапазон:

• Термостатическая головка K: 6°C – 28°C
• Ограничитель температуры «обратки» RTL: 0°C – 50°C

Рабочая температура:

• Max. рабочая температура: 90°C
• Min. Рабочая температура: 2°C

Диапазон расхода:

• Расход может быть предварительно настроен в следующем диапазоне: 10-150 л/ч
• Заводская настройка 150 л/ч

Макс. перепад давления:

• 60 кПа (<30 dB(A))

Мин. перепад давления:

• 10 – 100 л/ч = 10 кПа
• 100 – 150 л/ч = 15 кПа

Материал:

• Корпус клапана: коррозионно-стойкая бронза
• Кольцевое уплотнение: EPDM
• Конус клапана: EPDM
• Возвратная пружина: Нержавеющая сталь
• Термостатическая вставка: Латунь, PPS
• Шток: Шток из стали Niro с уплотнением из двойного уплотнительного кольца. Наружное уплотнительное кольцо можно заменить под давлением
• Пластиковые части из ABS и PA
• Сенсорный элемент: Термостатическая головка K оснащена встроенным жидкостным датчиком. Ограничитель температуры обратного потока (RTL) оснащен элементом с расширяемой жидкостью

Обработка поверхностей:

• Все модели комплектуются декоративной крышкой и головкой со шкалой в белом RAL 9016 или хромированном исполнении

Маркировка:

• TAH, стрелка направления потока, II-маркировка

Соединение:

Соединение со стороны трубы - G3/4", с конусом, позволяющим использовать компрессионные фитинги для присоединения к полимерным, медным, стальным тонкостенным или металлополимерным трубам.
