Мембранный блок Honeywell V5012С Kombi-DP 0,1-0,3 бар

Мембранный блок Honeywell V5012С Kombi-DP для балансировочных клапанов V5010Y

Применяется в системах с переменным объемным расходом, таких как двухтрубные системы отопления, охлаждения или теплообменники централизованного теплоснабжения, и обеспечивает сохранение гидравлического баланса посредством поддержания постоянного перепада давления на всех потребителях на постоянном, предварительно настроенном, уровне даже при изменении характеристик расхода.

Мембранный блок (диафрагма) V5012C Kombi-DU может быть установлен на балансировочный клапан в любое время, даже когда система уже работает.

Для установки диафрагмы не требуется приостановка работы системы или ее дренаж.

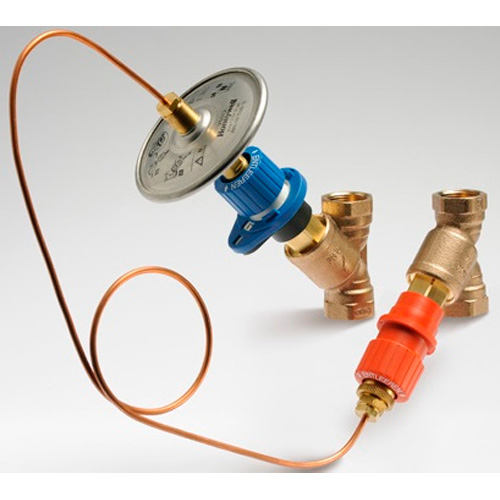

V5012C Kombi-DP мембранный блок (диафрагма) устанавливается на балансировочный клапан V5010 Kombi-3-plus СИНИЙ, который установлен на обратном трубопроводе и соединяется импульсной трубкой с клапаном V5000 Kombi-3-plus КРАСНЫЙ, который установлен на подающем трубопроводе.

Особенности:

• Устанавливаются без прерывания работы системы.
• Доступный диапазона предварительной настройки перепада давления: 0,1..0,3 бар
• Прочная и надежная конструкция.
• Подходит к клапанам V5010 Kombi-3-plus СИНИЕ c DN10…DN40.

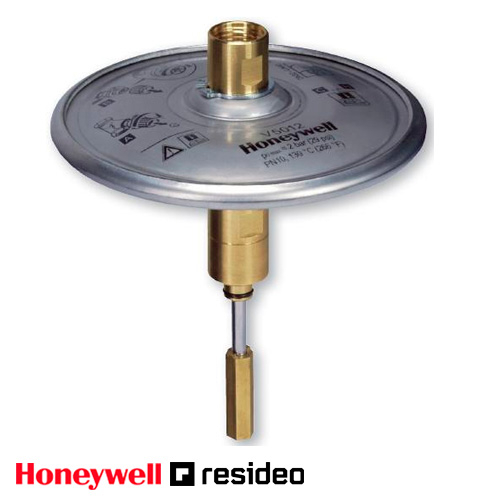

Конструкция:

• Корпуса мембранного блока с соединениями для импульсной трубки и клапаном.
• Шпиндель и толкатель клапана.
• Адаптер для подающего клапана для установки импульсной трубки на клапан в подающей магистрали (подходит для V5000 Kombi-3-plus КРАСНЫЙ).
• 4 х 1 мм импульсная трубка с компрессионными фитингами, длина 800 мм.
• Специальный ключ ˝allan key˝ для смены настроенного значения.

Материал:

• Корпус диафрагмы, шпиндель и мембранный шпиндель изготовлены из нержавеющей стали.
• Соединения с импульсной трубкой и клапаном, адаптер для подающего клапана, компрессионные фитинги и толкатель изготовлены из латуни.
• Импульсная трубка выполнена из меди.
• Мембрана и мягкие уплотнения выполнены из EPDM резины.

Техническое описание "Мембранный блок Honeywell V5012С Kombi-DP"
