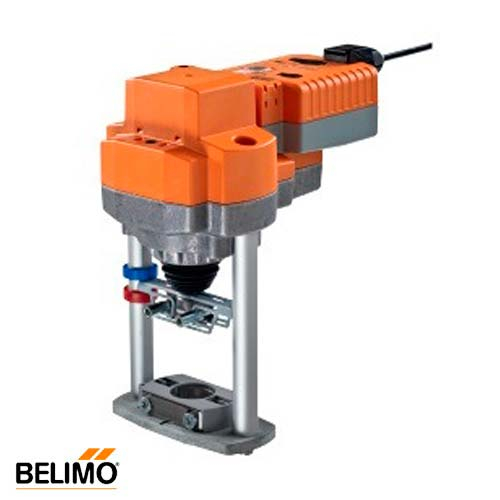

Belimo AVK230A-3 Электропривод седельного клапана

Электропривод Belimo AVK230A-3 для седельных клапанов

Привод AVK230A-3 c конденсаторным возвратом применяется для управления седельными клапанами серий H6…/H7…

Управляется привод по 3х-точечной схеме. Напряжение питания — АС 230В.
Время хода привода составляет:

• двигатель — 150с;
• конденсатор — 35с.

Принцип действия Электропривод перемещает шток клапана в положение, соответствующее управляющему сигналом. Одновременно с этим заряжается встроенный конденсатор. При отключении питания шток перемещается в предустановленное охранное положение (POP — power-off-position, настраивается в диапазоне 0…100%) за счет запасенной в конденсаторе энергии. Внимание! Электропривод поставляется с завода-изготовителя в полностью разряженном состоянии. Время зарядки конденсатора до номинального уровня составляет 20 с.

Простая установка Привод легко крепится к шейке клапана с помощью специального хомута. Шток клапана автоматически соединяется со штоком привода. Привод может быть закреплен на шейке клапана в любом положении.

Ручное управление С помощью 5 мм шестигранного ключа при нажатой кнопке на корпусе привода. При подаче питания шток привода вернется на место, соответствующее управляющему сигналу.

Высокая функциональная надежность

Привод защищен от короткого замыкания и переполюсовки питания, защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.
