Описание продукта: Belimo NVK24A-3-TPC Электропривод седельного клапана

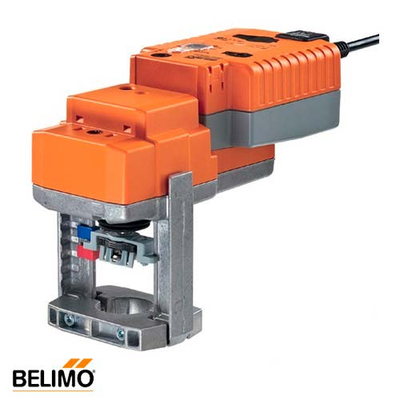

Электропривод Belimo NVK24A-3-TPC для седельных клапанов
Привод NVK24A-3 c конденсаторным возвратом применяется для управления седельными клапанами серий H4…/H5…, H6…/H7…
Управляется привод по 3х-точечной схеме. Напряжение питания — АС/DC 24В.
Время хода привода составляет:
- двигатель — 150с;
- конденсатор — 35с.
Принцип действия
Электропривод перемещает шток клапана в положение, соответствующее управляющему сигналом. Одновременно с этим заряжается встроенный конденсатор. При отключении питания шток перемещается в предустановленное охранное положение (POP — power-off-position, настраивается в диапазоне 0…100%) за счет запасенной в конденсаторе энергии.
Внимание! Электропривод поставляется с завода-изготовителя в полностью разряженном состоянии. Время зарядки конденсатора до номинального уровня составляет 20 с.
Простая установка
Привод легко крепится к шейке клапана с помощью специального хомута. Шток клапана автоматически соединяется со штоком привода. Привод может быть закреплен на шейке клапана в любом положении.
Ручное управление
С помощью 5 мм шестигранного ключа при нажатой кнопке на корпусе привода. При подаче питания шток привода вернется на место, соответствующее управляющему сигналу.
Высокая функциональная надежность
Привод защищен от короткого замыкания и переполюсовки питания, защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.
Описание основных характеристик
Сфера применения
Отопление и охлаждение
Тип
С конденсаторным возвратом
Управление
Импульсный
Усилие закрытия
1000 Н
Максимальная температура, °С
50
Тип питания
24V АС/DC
Ход штока, мм
20
Время хода эл.\(конденс.), с
150/35
Класс защиты
IP54
Схема электрических соединений
Электропривод Belimo NVK24A-3-TPC для седельных клапанов
Привод NVK24A-3 c конденсаторным возвратом применяется для управления седельными клапанами серий H4…/H5…, H6…/H7…
Управляется привод по 3х-точечной схеме. Напряжение питания — АС/DC 24В.
Время хода привода составляет:
- двигатель — 150с;
- конденсатор — 35с.
Принцип действия
Электропривод перемещает шток клапана в положение, соответствующее управляющему сигналом. Одновременно с этим заряжается встроенный конденсатор. При отключении питания шток перемещается в предустановленное охранное положение (POP — power-off-position, настраивается в диапазоне 0…100%) за счет запасенной в конденсаторе энергии.
Внимание! Электропривод поставляется с завода-изготовителя в полностью разряженном состоянии. Время зарядки конденсатора до номинального уровня составляет 20 с.
Простая установка
Привод легко крепится к шейке клапана с помощью специального хомута. Шток клапана автоматически соединяется со штоком привода. Привод может быть закреплен на шейке клапана в любом положении.
Ручное управление
С помощью 5 мм шестигранного ключа при нажатой кнопке на корпусе привода. При подаче питания шток привода вернется на место, соответствующее управляющему сигналу.
Высокая функциональная надежность
Привод защищен от короткого замыкания и переполюсовки питания, защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.
Описание основных характеристик | |
Сфера применения | Отопление и охлаждение |
Тип | С конденсаторным возвратом |
Управление | Импульсный |
Усилие закрытия | 1000 Н |
Максимальная температура, °С | 50 |
Тип питания | 24V АС/DC |
Ход штока, мм | 20 |
Время хода эл.\(конденс.), с | 150/35 |
Класс защиты | IP54 |
Схема электрических соединений
