Термодинамический конденсатоотводчик Ayvaz TDK-45 DN 20 | ΔP 32 бар (703300102001)

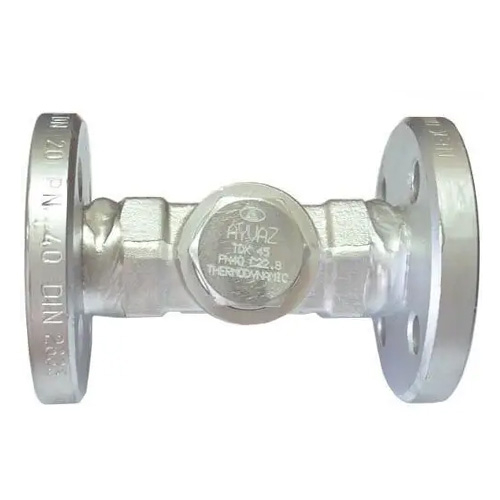

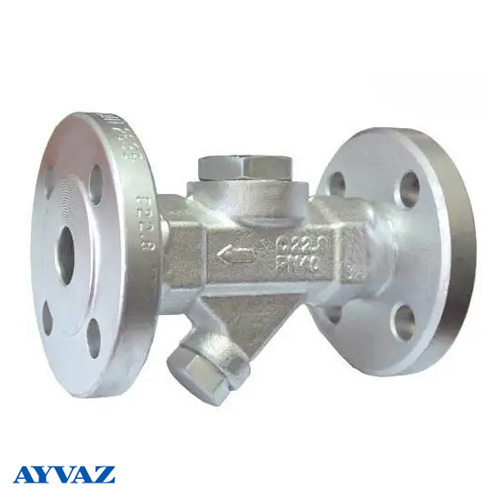

Конденсатоотводчик фланцевый Ayvaz TDK-45 Ду 20

Термодинамический конденсатоотводчик Ayvaz TDK-45 применяется для постоянного или периодического отвода конденсата из паровых систем. TDK-45 производит прерывистое удаление конденсата по мере его поступления. Для эффективной и надлежащей работы в течение продолжительного времени TDK-45 должен устанавливаться на трубопроводах в горизонтальном положении.

Применение:

• Паропроводы
• Паровые коллекторы
• Сушильные установки
• Гладильное оборудование
• Паровые спутники
• Прессы

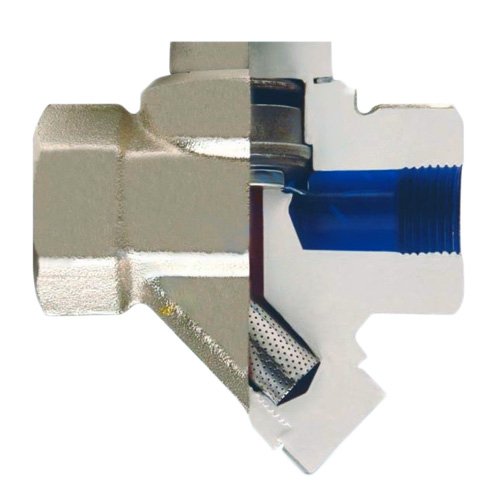

В основе принципа действия термодинамического конденсатоотводчика Ayvaz TDK-45 лежит разница скоростей прохождения пара и конденсата в зазоре между диском и седлом. При прохождении конденсата из-за низкой скорости диск поднимается и пропускает конденсат. При поступлении пара в термодинамический конденсатоотводчик скорость увеличивается, приводя к падению статического давления, и диск опускается на седло. Пар, находящийся над диском, благодаря большей площади контакта, удерживает диск в закрытом положении. По мере конденсации пара давление над диском падает, и диск снова начинает подниматься, пропуская конденсат.

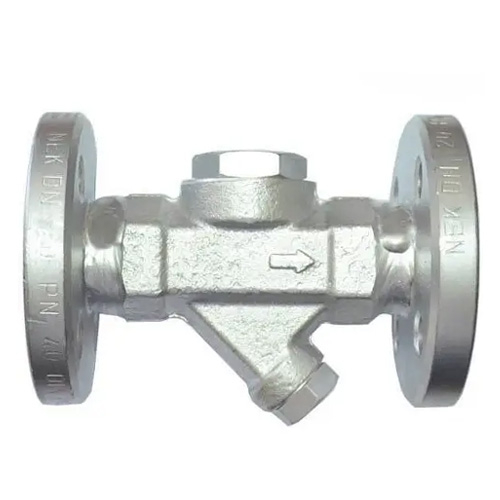

В нижней части корпуса находится фильтр Y-типа, который легко доступен и очищается по мере необходимости.

Технические особенности:

• Максимальное допустимое давление – 40 бар
• Максимальный допустимый перепад давления – 32 бар
• Максимальная рабочая температура – 400 °C

Материалы:

• Корпус – кованная сталь С22.8
• Крышка – сталь ST 37
• Внутренние части – нержавеющая сталь AISI304
