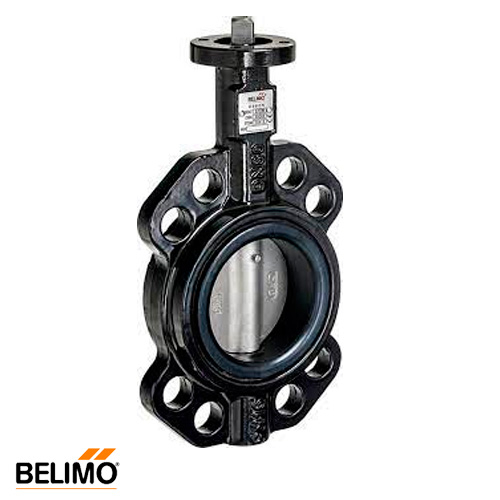

Поворотная задвижка "баттерфляй" Belimo D640N DN 40 PN 16 с диском из нержавеющей стали

Дисковая задвижка "баттерфляй" Belimo тип D640N

Применяется для перекрывания или дросселирования потоков холодной или горячей воды в системах кондиционирования, отопления, водоснабжения.

Принцип работы

Поворотные заслонки типа «Баттерфляй» приводятся в действие электроприводами вращения. Применяются электроприводы, как с возвратной пружиной, так и без. Привод выбирается исходя из требуемого перекрываемого давления, условий окружающей среды, напряжения питания и управляющего сигнала.

Особенности затвора Belimo

• Диск из нержавеющей стали, обеспечивает малое трение между диском и корпусом при закрывании, низкий коэффициент сопротивления в открытом состоянии и гарантирует полное отсутствие протечки в закрытом.
• RPTFE-уплотнения (армированный политетрафлюороэтилен) полностью изолируют шток заслонки от корпуса, что позволяет улучшить регулирующие свойства диска, уменьшить затрачиваемое усилие на вращение и увеличить срок службы заслонки.
• Ручное управление при использовании электроприводов серии SM…A, GM…A, GK24A необходимо вывести редуктор из зацепления нажав кнопку на корпусе привода.
• Рабочая среда: холодная или горячая вода, вода с антифризом < 50% от объема
• Диапазон рабочих температур: -20...+120°С
• Угол поворота: 90°
• Может быть установлен в любом положении, как вертикально, так и горизонтально

Совместим с приводами Belimo:

• SM24A-TP (без возвратной пружины, крутящий момент 20 Нм, питание 24 В, открытие или закрытие воздушной заслонки обеспечивается управлением по однопроводной схеме);
• SM230A-TP (без возвратной пружины, крутящий момент 20 Нм, питание 230 В, открытие или закрытие воздушной заслонки обеспечивается управлением по однопроводной схеме);
• SM24A-S-TP (без возвратной пружины, крутящий момент 20 Нм, питание 24 В, оснащенный одной группой встроенных дополнительных переключателей);
• SM230A-S-TP (без возвратной пружины, крутящий момент 20 Нм, питание 230 В, оснащенный одной группой встроенных дополнительных переключателей);
• GRC24A-5 (без возвратной пружины, крутящий момент 40 Нм, питание 24 В, управляется по 3х-точечной схеме или по схеме открыто/закрыто);
• GRC230A-5 (без возвратной пружины, крутящий момент 40 Нм, питание 230 В, управляется по 3х-точечной схеме или по схеме открыто/закрыто);
• GRC24G-5 (для наружного применения, крутящий момент 40 Нм, питание 24 В, управляется по схеме открыто/закрыто);
• GRC230G-5 (для наружного применения, крутящий момент 40 Нм, питание 230 В, управляется по схеме открыто/закрыто).

Размеры затвора:

• DN - 40 мм
• D - 65 мм
• F - F05
• S - 14 мм
• H3 - 10 мм
• H4 - 13 мм
• B - 33 мм
• H1 - 68 мм
• H2 - 119 мм
• DB - 42 мм
• K - 110 мм
• d - 4 х 19
• Вес - 1,4 кг

Материалы затвора:

• Корпус: GGG 40 с эпоксидным покрытием
• Диск: Нержавеющая сталь
• Шток: Нержавеющая сталь
• Седло: EPDM
• Уплотнение штока: Кольцо EPDM
• Подшипник: RPTFE

Сделано в Швейцарии! Сертифицировано в Украине!

Техническое описание "Задвижка "баттерфляй" Belimo D640N"
