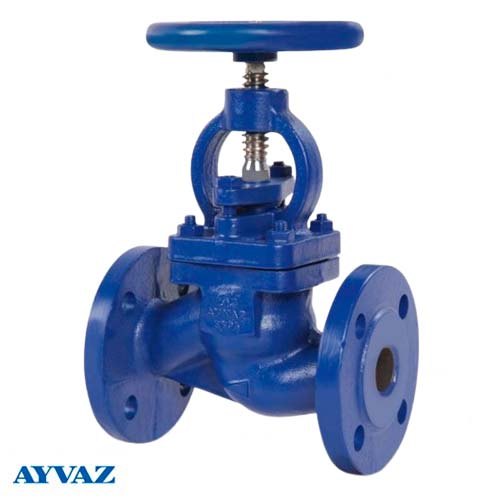

Вентиль фланцевый Ayvaz GV-40, Dn150, Pn40, 450°C (708143404150)

Вентиль запорный фланцевый Ayvaz GV-40, DN15–DN150, PN40, до 450°C

• Производитель: Ayvaz (Турция)
• Модель: GV-40
• Тип: Фланцевый запорный вентиль (Globe valve) с сильфонным уплотнением шпинделя
• Номинальный диаметр: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150
• Номинальное давление: PN40 (40 бар)
• Максимальная рабочая температура: 450°C (в зависимости от рабочей среды)
• Класс герметичности по затвору: «А» (нулевые протечки) согласно ISO 5208

Конструкционные материалы модели:

• Корпус и крышка: Углеродистая сталь ASTM A105/1.0460 (для температур до 450°C)
• Шпиндель: Нержавеющая сталь 13% Cr (AISI 410)
• Седло и конус (затвор): Нержавеющая сталь 13% Cr + потолочная наплавка (Stellite 6)
• Сильфон: Нержавеющая сталь AISI 316Ti (многослойная, 100% герметичность по шпинделю)
• Прокладка крышка-корпус: Графит + нержавеющая сталь (спирально-навитые)
• Сальниковое уплотнение (резервное): Чистый графит

Назначение:

Полное перекрытие потока рабочей среды в трубопроводах пара высокого давления, перегретого пара, горячей воды, теплоносителей, нефти, нефтепродуктов, природного газа, нейтральных и слабокоррозионных сред.

Особенности и преимущества модели GV-40:

• 100% герметичность по шпинделю благодаря сильфонному уплотнению (исключает истоки в атмосферу)
• Резервное графитовое сальниковое уплотнение работает даже при повреждении сильфона
• Стеллитовые поверхности седла и конуса – высокая износостойкость при высоких температурах и давлении
• Позиционный индикатор положения затвора (открыт/закрыт)
• Возможность замены сильфона без демонтажа вентиля из трубопровода (в размерах DN50 и выше)
• Низкий коэффициент гидравлического сопротивления в полностью открытом положении
• Подходит для частого открытия/закрытия
• Соответствует требованиям TR CU 032 (оборудование под давлением) и Directive 2014/68/EU (PED)
• Присоединение: Фланцевое по EN 1092-1, форма уплотнительной поверхности B1 (выступ)

Тип привода: Ручной (маховик с невосходящим шпинделем)

Направление потока: Направление указано стрелкой на корпусе

Рабочие среды: Пар, перегретый пар, горячая вода, теплоносители, нефть, мазут, дизельное топливо, природный газ, сжатый воздух, нейтральные газы и жидкости (группа 1 и 2 по PED).

Сертификация: CE (PED 2014/68/EU), EAC, Fire-Safe по API 607 (по запросу), ISO 15848-1 (низкий уровень утечек), EN 12266-1, API 598

Гарантия производителя: 24 месяца

Ayvaz GV-40 – профессиональный запорный вентиль высокого давления и температуры, идеально подходит для котельных, ТЭЦ, паропроводов, нефтегазовой отрасли и промышленных систем с высокими требованиями к герметичности и безопасности.
