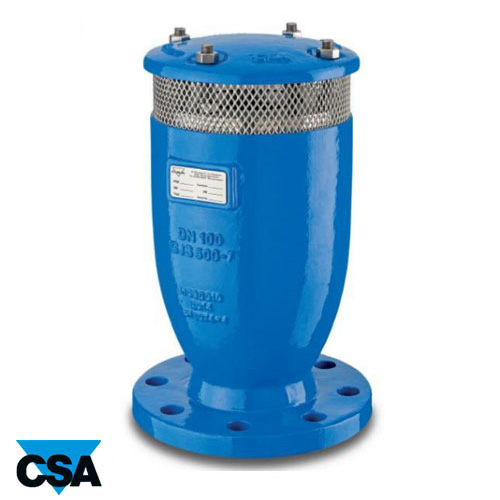

Вантуз воздушный CSA FOX 3F AS DN 50 PN25 (F23002C005)

Вантуз воздушный CSA серии FOX 3F AS представляет собой полнопроходной противоударный клапан автоматического выпуска воздуха со встроенной системой защиты от гидравлического удара и предотвращения скачков давления. Клапан данной серии комбинирован и может выполнять роль воздухоотводчика для выпуска воздушных накоплений из системы во время ее работы и, особенно при ее заполнении, а также роль воздухозаборника для впуска больших объемов воздуха в случае опорожнения или разрыва трубы, чтобы предотвратить образование вакуума. Что бы избежать быстрого приближения столба воды с возможным внезапным закрытием подвижного блока и риском гидроудара в конструкции FOX 3F AS предусмотрен противоударный механизм с регулируемыми соплами, который будет контролировать скорость оттока воздуха.

Воздушные клапаны CSA FOX 3F AS отлично подходят когда нужно обеспечить автоматический выпуск воздушных карманов скопившихся в критических местах напорного трубопровода (высокие точки и места изменения уклона) тем самым обеспечив отсутствие нежелательной потери напора и уменьшение протока через систему, а также побеспокоиться об возможном возникновении вакуума, который может привести к повреждениям оборудования и деформации трубопровода.

Область применения:

• Магистрали.
• Водоснабжение.
• Системы орошение.
• В основном эта модель используется на насосах, при изменении уклона при подъеме и в критических точках трубопровода, подверженных гидравлическому удару и отрыву колонны.

Технические особенности и преимущества FOX 3F AS:

• Однокамерный полнопроходной корпус из ковкого чугуна и с эпоксидным покрытием, снабжен внутренними ребрами для точного направления поплавка.
• Номинальное давление PN 10, 16, 25 или 40 бар.
• Дренажный клапан для контроля камеры и сброса давления во время технического обслуживания.
• Подвижный блок, состоящий из цилиндрического поплавка и верхнего диска из жесткого полипропилена, соединенных системой выпуска воздуха с AISI 316. Твердые цилиндрические поплавки, полученные на станке с ЧПУ позволяют избежать деформаций и обеспечивают высокую точность скольжения внутри корпуса вантуза.
• Сопло и держатель прокладки, а также часть системы выпуска воздуха CSA полностью изготовлены из нержавеющей стали AISI 316 и разработаны с контролем сжатия прокладки для предотвращения процесса старения и последующих утечек в рабочих условиях.
• Техническое обслуживание можно легко выполнять сверху, не снимая воздушный клапан с трубы.
• Система предотвращения гидравлического удара (также называемая функцией AS), никогда не контактирующая с водой, обеспечивается пружиной и валом из нержавеющей стали, диском с регулируемыми форсунками для контроля оттока воздуха.
• Крышка из пластичного материала и сетка из нержавеющей стали в стандартном исполнении для предотвращения проникновения насекомых, с дополнительным выходом для погружного применения.

Техническое описание CSA FOX 3F AS
