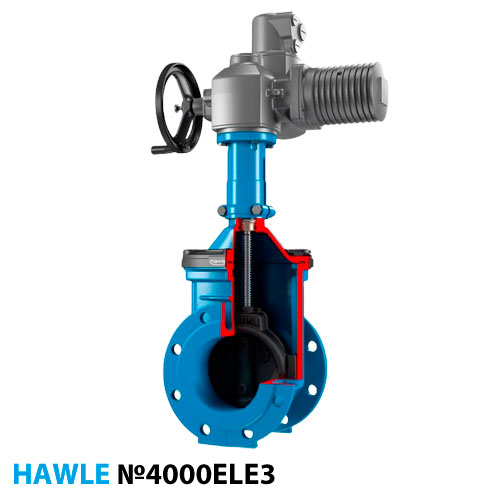

Задвижка с электроприводом Hawle 4000ELE3 DN 200 PN10 + Auma SA 10.2/16 220-240 V (5019621EL)

Фланцевая чугунная задвижка с обрезиненным клином серии 4000ELE3 с электроприводом ⏩ Auma SA 9920-10.2/16 220-240 V

Особенности конструкции модели:

• Упругозапирающаяся клиновая задвижка с гладким проходным каналом;
• Возможность легкой чистки, благодаря одинаковому диаметру прохода;
• Один шток для нескольких диаметров задвижек;
• Задвижка оборудована адаптером под электропривод (Е3 адаптер): No. 8630Е3;
• На 100% подходит для работы с электроприводом;
• Двойной байонетный замок, клин и гайка клина с эпоксидным покрытием;
• Уплотнительные кольца круглого сечения полностью погружены в детали из коррозионностойкого материала и допускают возможность замены под давлением (согласно ISO 7259);
• Подходит для бесколодезной установки;
• Легкое переоборудование для использования с индикатором положения и электроприводом на основе стандартной крышки задвижки.

1. Корпус

2. Крышка

3. Клин

4. Направляющая клина

5. Гайка клина

6. Шпиндель из дуплексной нержавеющей стали

7. Втулка с уплотнительными кольцами круглого сечения

8. Уплотнительные кольца круглого сечения

9. Колпачок

10. Уплотнение крышки

11. Болты с внутренним шестигранником

12. Защитная крышка на верхнюю часть

13. Опора шпинделя

14. Скользящие шайбы

15. Стопорная шайба

Преимущества клиновой задвижки Hawle-E3:

• 100% защиты от негативного воздействия коррозии;
• Верхние части задвижки Е3 полностью совместимы со всеми корпусами Е2 и аксессуарами;
• Возможна механическая чистка труб, благодаря гладкому проходному каналу;
• Гарантия качества 10 лет.

Размеры задвижки:

Размеры фланца соответствуют EN 1092-2, отверстия согласно:

• EN 1092-2 | PN 10-стандарт (4000E3, 4700E3);
• EN 1092-2 | PN 25 (4010E3, 4710E3);
• EN 1092-2 | PN 16 при DN 200 (4000E3, 4700E3) указать при заказе. Другие стандарты по запросу.

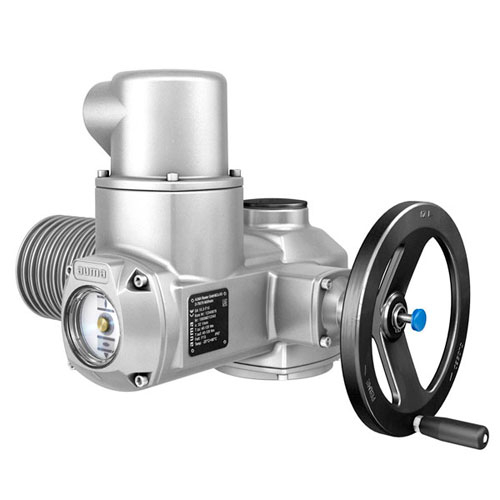

Особенности и технические данные электропривода Auma SA

• В стандартной комплектации 220-240 В, 50 Гц.
• Однофазный.
• Ручной маховик Ø - 160 мм.
