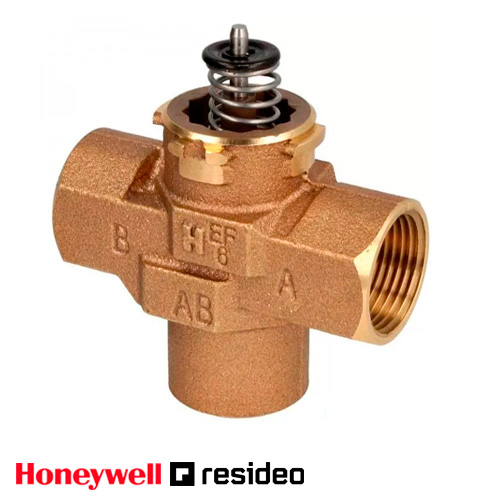

Зональный трехходовой клапан Resideo VCZMP6000 DN25 1" (Honeywell VCZMP6000/U)

Трехходовой зонный клапан Honeywell серии VC

Сбалансированный двухпозиционный водяной клапан Honeywell серии VC используются для регулирования потоков горячей и холодной воды в бытовых и небольших коммерческих системах отопления или охлаждения.

Клапаны можно устанавливать на трубопроводах как для разделения, так и смешивания потоков в бытовых системах центрального отопления или охлаждения. Их можно использовать для управления индивидуальными фанкойлами, радиаторами, воздухонагревателями или конвекторами. В зависимости от выбранной модели, управление клапанами может осуществляться низковольтным или сетевым контроллером SPST (одноплоюсным на одно направление) или SPDT (однополюсным на два направления), например комнатным термостатом, аквастатом или реле расхода.

Конструктивным преимуществом водяных клапанов серии VC является синусоидальный ход привода клапана, и, поэтому, они работают бесшумно и гасят гидравлический удар. Благодаря встроенной логической схеме привод потребляет энергию только при переводе клапана в задаваемое положение.

Головку привода можно снимать, не нарушая целостности системы водоснабжения. Все типы приводов взаимозаменяемы на любых корпусах клапанов, обеспечивая максимальную гибкость при сборке и обслуживании котловых технологических линий.

Конструкция поршня клапана обеспечивает запирание порта независимо от перепада давления в клапане. Клапаны пригодны как для разделения потока воды AB на A и B, так и для смешивания потоков A и B и получения AB.

Особенности зонных клапанов Honeywell серии VC:

• Прочная конструкция
• Управляется низковольтным или сетевым контроллером SPST или SPDT
• Минимальное потребление энергии приводом
• Перепад давления до 4 бар
• Двойная изоляция привода
• Быстроразъемные электрические соединения
• Быстрая и легкая замена движущихся частей
• При установке головки привода не требуется дренажировать систему
• Высокая пропускная способность

Зонные клапаны серии VC состоят из:

• Корпуса клапана с различными соединительными концами
• Штока и картриджа в сборе
• Привода с гнездом Molex™
• Трубной арматуры (большинство моделей)

Материалы зонных клапанов Honeywell серии VC:

• Корпус клапана — из бронзы
• Шток — из нержавеющей стали
• Картридж — из Ryton™ и Noryl™
• Кольцевые уплотнения — из каучука на основеEPDM
• Крышка привода — из Noryl™
• Основание привода — из Ryton™

Принцип работы зонных клапанов Honeywell серии VC

2-позиционные водяные клапаны серии VC используются для регулирования потока горячей или холодной воды в бытовых и малых коммерческих системах. Они состоят из привода, клапана и узла картриджа. Все движущиеся и уплотняющие части клапана размещены в узле картриджа. Порты герметично закрываются уплотнительными кольцами на внешней поверхности поршня. Когда шток клапана опускается, то порт B герметично закрывается, обеспечивая прохождение потока между портом AB и портом A. Когда шток находится в верхнем положении, поток идет между портом AB и портом B. В этой серии клапанов предусмотрены различные варианты трубных соединений, подходящих для разных систем. Характеристика потери давления клапана зависит от трубных соединений и размеров. Фактические расчетные параметры клапанов приведены в разделе «Технические характеристики».

Клапан с приводом SPDT (3-проводным):

При поступлении запроса на тепло контроллерные контакты NO замыкаются, клапан закрывает порт B и открывает порт A. Когда порт A полностью открывается, кулачок замыкает концевой переключатель SW1 и размыкает концевой переключатель SW2. После того, как потребность в тепле удовлетворена, контроллерные контакты NC замыкаются, на клапан подается питание через SW1, в результате чего порт A закрывается. Когда порт A полностью закрывается, кулачек замыкает SW2 и размыкает SW1. Клапан готов к следующему запросу на тепло.

Клапан с приводом SPST (2-проводным + общий провод):

При поступлении запроса на тепло контроллерные контакты замыкаются, питание подается на RLY1, заставляя срабатывать контакты NO в переключателе SW3, в результате чего порт B закрывается, а порт A открывается. Когда порт A будет полностью открыт, кулачок замыкает переключатель SW1 и размыкает переключатель SW2. После того, как потребность в тепле удовлетворена, контроллерные контакты размыкаются. Подача питания на RLY1 прекращается, заставляя срабатывать контакты NC в SW3, и порт A переводится в закрытое положение через SW1 и контакты NC переключателя SW3. Когда порт A полностью закрывается, кулачок замыкает SW2 и размыкает SW1. Клапан готов к следующему запросу на тепло.

Электрические соединения

На рисунках показаны схемы электрических соединений. Порт AB-A «открыт» и AB-B «открыт» означает, что клапан «открыт» и «закрыт». В стационарной электропроводке должно быть предусмотрено средство отключения от питания, имеющее зазор между замыкающими контактами не менее 3 мм на всех полюсах. В моделях с соединителем Molex™ напряжения питания привода и вспомогательного переключателя должны быть одинаковыми, чтобы удовлетворять аттестационные требования. Для систем со смешанным напряжением питания рекомендуется использовать кабельный монтаж.

Схема последовательности логических операций с 3-проводным приводом для контроллера SPDT
