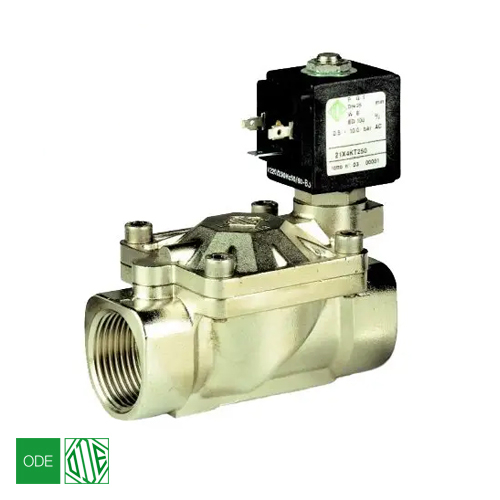

Электромагнитный клапан ODE 21X3KT190 NC 3/4", ΔPmin/max=0.5/10 бар, kv=120, PTFE (+60...+180°С)

Электромагнитный клапан 21X3KT190 3/4"

Клапан электромагнитный (соленоидный) ODE 21X3KT190 3/4" это клапан, который предназначен для автоматического перекрытия/открытия потока рабочей среды в трубопроводе с помощью плунжера, который поднимается/опускается от воздействия силы электромагнитного поля на электрической катушке (соленоиде). В качестве рабочей среды может использоваться горячая вода, пар, химические продукты и др. агрессивные среды.

Модель 21X3KT190 является нормально закрытым двухходовым клапаном непрямого действия. При отсутствии напряжения в катушке клапан находится в закрытом положении, а когда напряжение появляется он переходит в открытое положение. Поскольку этот клапан непрямого действия то для перекрытия потока используется мембрана для которой необходимо что бы между входом и выходом был перепад давления не менее 0,5 бар.

Корпус электромагнитного клапана ODE 21X3KT190 выполнен из нержавеющей стали, а уплотнение из фторопласта (политетрафторэтилен, PTFE). Максимальный диапазон рабочих температур для клапана с уплотнением из PTFE становит от +60°С до +180°С при максимальном давлении на входе не более 25 бар. Качественные материалы в конструкции клапана позволяют обеспечить ресурс работы в 400 000 циклов.

В стоимость клапана включена и стоимость катушки, которую вы можете подобрать в зависимости от необходимого напряжения питания: от 12V до 380V.

Материалы:

• Корпус: нержавеющая сталь AISI 316 (12Х18Н10)
• Арматурная трубка: нержавеющая сталь AISI серии 300
• Плунжер: нержавеющая сталь AISI серии 400
• Пружина: нержавеющая сталь AISI серии 300
• Мембрана: PTFE

Устройство соленоидного клапана непрямого действия:

Расшифровка маркировки:

Техническое описание "ODE 21X3KT190"
