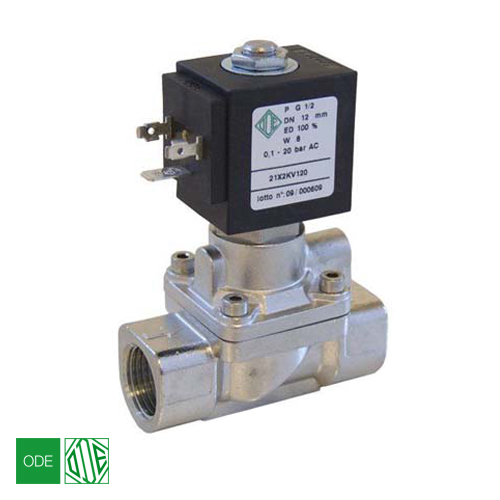

Электромагнитный клапан ODE 21X3KV190 нормально закрытый 3/4"

Электромагнитный клапан 21X3KV190 3/4"

Клапан электромагнитный (соленоидный) ODE 21X3KV190 3/4" это клапан, который предназначен для автоматического перекрытия/открытия потока рабочей среды в трубопроводе с помощью плунжера, который поднимается/опускается от воздействия силы электромагнитного поля на электрической катушке (соленоиде). В качестве рабочей среды может использоваться дистиллированная вода до 70 °С, химические продукты, совместимые с указанной сталью клапана.

Модель 21X3KV190 является нормально закрытым (НЗ) двухходовым клапаном непрямого действия. При отсутствии напряжения в катушке клапан находится в закрытом положении, а когда напряжение появляется он переходит в открытое положение. Поскольку этот клапан непрямого действия то для перекрытия потока используется мембрана для которой необходимо что бы между входом и выходом был перепад давления не менее 0,1 бар.

Корпус электромагнитного клапана ODE 21X3KV190 выполнен из нержавеющей стали, а мембрана из фторэластомера, витона (FKM). Максимальный диапазон рабочих температур для клапана с мембраной из FKM становит от -10°С до +140°С при максимальном давлении не более 25 бар. Качественные материалы в конструкции клапана позволяют обеспечить ресурс работы в 400 000 циклов.

В стоимость клапана включена и стоимость катушки, которую вы можете подобрать в зависимости от необходимого напряжения питания: от 12V до 380V.

Материалы:

• Корпус: нержавеющая сталь AISI 316 (12Х18Н10Т)
• Арматурная трубка: нержавеющая сталь AISI серии 300
• Плунжер: нержавеющая сталь AISI серии 400
• Пружина: нержавеющая сталь AISI серии 300
• Мембрана: FKM

Устройство соленоидного клапана непрямого действия:

Расшифровка маркировки:

Техническое описание "ODE 21X3KE(V)190"
