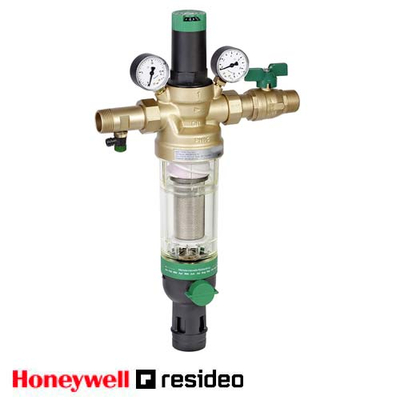

Honeywell HS10S-1/2AA Комбинированный водоразборный узел для холодной воды
Бренд
Honeywell
Назначение
  • для холодной воды
Тип фильтра
  • Сетчатый
Диаметр, мм
15
Диапазон настройки
1,5 - 6,0 бар
Материал
Бронза, латунь, пластик
Размер сетки
100 мкм
Серия
Honeywell HS10S
Тип присоединения
1/2"
Тип продукции
  • Комбинированный узел
Исполнение
  • С запорным клапаном
  • С манометром
  • С редуктором давления
Макс. рабочая температура
40°С
Макс. рабочее давление
16 бар
Официальная гарантия
2 года
Страна производитель
Германия
HS10S-1/2AA
Есть в наличии

Мы являемся официальным дилером Honeywell в Украине


Рекомендованная цена: 11 594 ГРН
8 695 ГРН
Вы экономите: 2 899 ГРН (25%)
Количество товара :
+
В сравнение

Скидка -5%

+
=
Итоговая рекомендованная цена 14 345 ГРН

Цена за комплект 13 627 ГРН

вы экономите 718 ГРН

Комбинированные водоразборные узлы Honeywell HS10S

Комбинированный водоразборный узел НS10S объединяет в себе входной обратный клапан с контрольным штуцером, фильтр тонкой очистки с обратной промывкой, клапан понижения давления и запорный клапан. Узел обеспечивает непрерывную подачу фильтрованной воды. Фильтр тонкой очистки предотвращает попадание инородных тел, таких как крупинки ржавчины, песок, волокна пакли и др. Обратный клапан защищает систему от обратного давления, противотока и сифонного дренажа жидкостей, опасных для здоровья. Клапан понижения давления предотвращает выход из строя оборудования вследствие чрезмерного давления и снижает потребление воды.

Все элементы в отдельности соответствуют требованиям DIN/DVGW. Технические характеристики каждого элемента относятся к комбинированному узлу в целом.

Особенности комбинированных водоразборных узлов Honeywell HS10S

  • Сертификация DIN/DVGW
  • Технология двойного вращения для размеров от 1/2” до 11/4”
  • Картридж с внешним ротором, одновременно очищающим верхнюю и нижнюю части фильтра
  • Возможен визуальный контроль
  • Особенно компактный, т.к. клапан понижения давления, фильтр, обратный клапан и запорный клапан объединены в один блок
  • Подача фильтрованной воды не прекращается в процессе обратной промывки
  • Запатентованная система обратной промывки — быстрое и сквозное очищение фильтра небольшим количеством воды
  • Может оснащаться приводом автоматической промывки с байонетным соединением
  • Прозрачная колба из ударопрочного синтетического материала позволяет визуально оценить степень загрязнения фильтра
  • Колебания давления на входе не оказывают влияния на выходное давление
  • Клапан и сетка фильтра полностью меняются

Конструкция комбинированных водоразборных узлов Honeywell HS10S

В состав комбинированного водоразборного узла входит:

  • Корпус с входным и выходным манометрами
  • Входной обратный клапан с контрольным штуцером
  • Фильтр тонкой очистки с колбой
  • Шаровый клапан с подключением дренажа
  • Пружинный стакан со шкалой и ручкой настройки
  • Вставка клапана с диафрагмой и седлом клапана
  • Резьбовое или паяное соединение
  • Запорный клапан
  • Двойной ключ

Материалы комбинированных водоразборных узлов Honeywell HS10S

  • Корпус из латуни, устойчивой к вымыванию цинка
  • Шаровый клапан и фитинги из латуни
  • Картридж обратного клапана из высококачественного синтетического материала
  • Сетка фильтра из нержавеющей стали
  • Колба фильтра из бронзы или прозрачного ударопрочного синтетического материала
  • Пружинный стакан из высококачественного синтетического материала
  • Вставка клапана из высококачественного синтетического материала
  • Диафрагма из армированного NВR
  • Уплотнения из NВR

Принцип работы комбинированных водоразборных узлов Honeywell HS10S

Комбинированный водоразборный узел объединяет в одном блоке обратный клапан, фильтр тонкой очистки, клапан понижения давления и запорный клапан. Сначала вода проходит через обратный клапан. Это приводит к нажатию штока клапана навстречу силе упругости пружины и открытию клапана.

Далее фильтр тонкой очистки задерживает частицы грязи в воде. Эти частицы полностью вымываются в процессе обратной промывки. Фильтры с технологией двойного вращения имеют турбину с лопастями, приводящую к циркуляции воды и вращению верхней части фильтра. Внутренняя крыльчатка вымывает частицы грязи, налипшие на верхней части фильтра в точках пересечения с ротором. Встроенный клапан понижения давления работает по принципу уравнивания усилий когда сила диафрагмы уравновешивается силой упругости пружины. Входное давление не оказывает влияния на открытие или закрытие клапана. Колебания входного давления не оказывают влияния на выходное давление.
