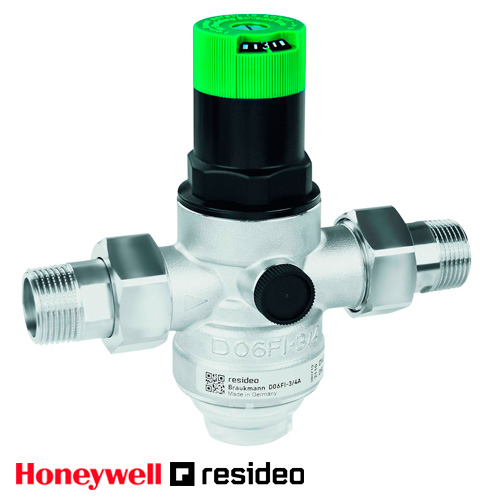

Редуктор давления Resideo Braukmann D06FI-3/4B Pn25 1,5-6,0 бар (Honeywell D06FI-3/4B)

Регулятор давления воды Honeywell D06FI

Применяется для защиты установок питьевого и хозяйственного водоснабжения от избыточного давления в подающей магистрали. D06FI используется на промышленных и коммерческих объектах в пределах своих спецификаций. Установка регулятора давления предотвращает выход из строя оборудования вследствие превышения давления и снижает потребления воды.

Клапаном D06F поддерживается постоянно установленное давление на выходе даже при значительных колебаниях входного давления. Снижение рабочего давления и поддержание его на постоянном уровне минимизируют шум потока воды в установке.

Особенности редуктора давления воды Honeywell D06FI

• Сертификация DIN/DVGW.
• До размера 1 1/4” сертификация низкого уровня шума, группа 1, без ограничений.
• Выходное давление устанавливается ручкой настройки.
• Установленное давление отображается на шкале настройки.
• Настроечная пружина не вступает в контакт с водой.
• Вставка клапана из высококачественного синтетического материала может полностью меняться.
• Встроенный фильтр тонкой очистки.
• Есть версии без соединительных фитингов.
• Легко модернизируется в комбинированный фильтр тонкой очистки.
• Может оснащаться входным обратным клапаном.
• Сбалансированное подавлению седло клапана – колебания входного давления не оказывают влияния на выходное давление.

Конструкция регулятора давления воды Honeywell D06FI

• Корпус с отверстиями G 1/4” под манометр с обеих сторон.
• Резьбовое соединение (версии А и В).
• Вставка клапана с диафрагмой и седлом клапана.
• Фильтр тонкой очистки с ячейками сетки 0,16 мм.
• Редукционная вставка со шкалой и ручкой настройки.
• Колба фильтра.
• Настроечная пружина.

Габариты:

• Номинальный диаметр, DN - 20;
• Размер соединения, R - 3/4";
• L - 160 мм;
• I - 90 мм;
• H - 89 мм;
• h - 58 мм;
• D - 54 мм;
• Вес - 1 кг;
• Значение Kvs - 3,1 м3/ч.

Материалы редуктора давления воды Honeywell D06FI

• Корпус из нержавеющей стали.
• Резьбовые фитинги из нержавеющей стали.
• Вставка клапана из высококачественного синтетического материала.
• Сетка фильтра из нержавеющей стали.
• Пружинный стакан с ручкой настройки и шкалой из высококачественного синтетического материала.
• Колба фильтра из прозрачного пластика или нержавеющей стали.
• Настроечная пружина из пружинной стали.
• Диафрагма из армированного NВR.
• Уплотнения из NВR.

Принцип монтажа регулятора давления воды Honeywell D06FI

Диаграмма расхода

Манометр не входит в комплект поставки.

Скачать - Инструкция "Редуктор давления Honeywell D06F"
