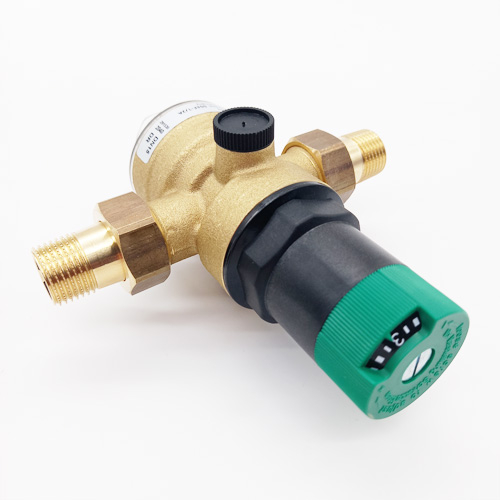

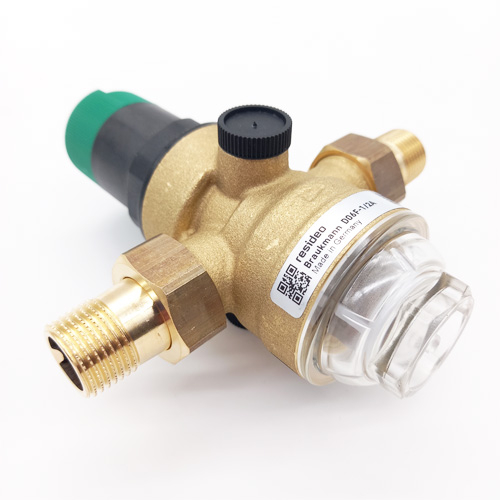

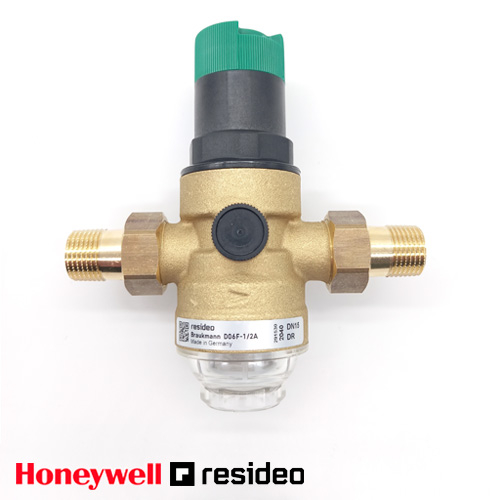

Изображение Регулятор давления Honeywell D06F-1 1/2A
Бренд:
Honeywell
Назначение:
для холодной воды
Диаметр, мм:
40
Диапазон настройки:
1,5 - 6,0 бар
Значение Kvs, м³/час:
12,6
Материал:
Бронза, латунь, пластик
Серия:
D06F
Тип присоединения:
1 1/2"
Тип продукции:
Регулятор давления
Исполнение:
С фильтром
Макс. рабочая температура:
40°С
Макс. рабочее давление:
16 бар
Комплектация:
С выходом под манометр (1/4")
Официальная гарантия:
2 года
Страна производитель:
Германия
D06F-11/2A
Есть в наличии
4 880 ГРН
Количество товара :
+
4 880 ГРН
В сравнение

Редуктор давления холодной воды Honeywell D06F 1 1/2A

Редуктор давления D06F от Honeywell предназначен для понижения давления на участке трубопровода после регулятора.

Чаще всего данное оборудование применяется в быту, однако возможно его использование и на промышленных трубопроводах - при условии, что технические требования будут соблюдены.

Редуктор давления Honeywell D06F прекрасно зарекомендовал себя как эффективное средство защиты сантехнического оборудования.

Давление на выходе из устройства поддерживается на строго заданном уровне: в момент разбора воды недостаток давления компенсируется увеличением потока жидкости через клапан, а при повышении давления в подающей трубе – за счет уменьшения просвета клапанного механизма.

Поддержание рабочего давления в правильном диапазоне существенно увеличивает эффективность и срок службы сантехнических приборов, а также понижает уровень шума в трубопроводе и расход воды.

Регулятор давления D06F: основные особенности и эксплуатационные преимущества

Диаметр и способ подключения

1 1/2”; резьба

Уровень шума

низкий, группа 1, ограничения отсутствуют

Сертификат

DIN/DVGW

Настройка выходного давления

ручка настройки, шкала для отображения настроек

Материалы и исполнение клапанного механизма

качественный пластик. Возможна полная замена при необходимости

Контакт настроечной пружины с водой

полностью исключен

Фильтр тонкой очистки

встроенный, номинал 160 мкм

Возможности модернизации

может оснащаться обратным клапаном, дополнительным фильтром тонкой очистки

Варианты конструкции

есть модели без соединительных фитингов

Минимальный перепад давления

1 бар

Регулятор давления Honeywell D06F: материалы исполнения

  • Соединительные фитинги: латунь;
  • Клапанный механизм: износостойкий пластик;
  • Фильтр (сетка): нержавеющая сталь;
  • Колба фильтра: латунь или пластик (прозрачный);
  • Пружина настройки: сталь пружинная;
  • Диафрагма: усиленный NRB (Nitrile Butadiene Rubbe, бутадиен-нитрильный каучук);
  • Шкала и ручка настройки: износостойкий пластик;
  • Уплотнители: нитрильный каучук (Buna N).

Регулятор давления воды Honeywell D06F: устройство и принцип действия

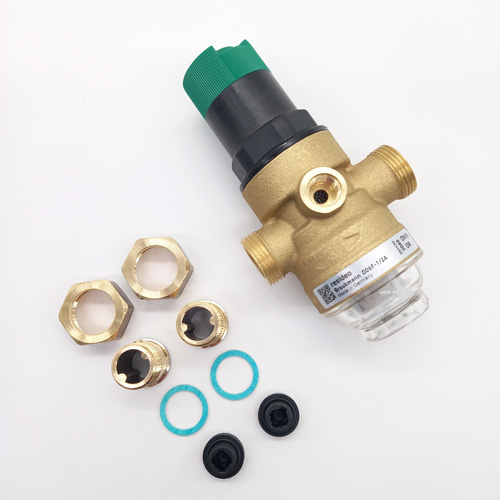

Конструкция редуктора включает в себя:

  • латунный корпус с резьбовым соединением (версии А и В) и двумя отверстиями под манометр;
  • клапанный механизм;
  • пружина;
  • диафрагма;
  • фильтр тонкой очистки;
  • колба фильтра;
  • шкала и ручка настройки редуктора.

Принцип работы:

Принцип его работы следующий: внутри корпуса располагаются пружина, мембрана и клапан. При помощи пружины и ручки настройки задается зазор клапана и, соответственно, давление на выходе из редуктора. Сила упругости пружины скомпенсирована давлением проходящей жидкости на мембрану: чем больше это давление, тем больше пружина сжимается и, соответственно, тем меньше становится просвет клапана. В результате, каким бы высоким ни было давление на входе, на выходе всегда заданное значение. Это не только защищает оборудование от гидроударов, но и снижает расход воды в системе.

Кроме того, редуктор способен компенсировать падение давления в трубопроводе при разборе воды. Происходит это следующим образом: если давление воды после редуктора понижается (открывается водопроводный кран или включается оборудование), давление на мембрану тоже падает. Пружина растягивается, клапан открывается до тех пор, пока гидравлическое давление на мембрану не уравновесит силу упругости. В этот момент клапан перестает открываться, устанавливается равновесие, заданное изначально рукой настройки.

Обратите внимание:

  • Редуктор давления воды Honeywell D06F является устройством, способным эффективно понижать давление на входе, но не повышать его. Этот момент стоит непременно учесть при выборе оборудования.
  • Ширина затвора зависит только от давления воды на выходе из редуктора. Колебания давления на входе не влияют на работу клапанного механизма;
  • Монтируется данное оборудование колбой вниз;
  • Схема установки предполагает наличие запорной арматуры до редуктора, а также установку дополнительного сетчатого фильтра.

Манометр не входит в комплект поставки !

Бренд:
Honeywell
Назначение:
для холодной воды
Диаметр, мм:
40
Диапазон настройки:
1,5 - 6,0 бар
Значение Kvs, м³/час:
12,6
Материал:
Бронза, латунь, пластик
Серия:
D06F
Тип присоединения:
1 1/2"
Тип продукции:
Регулятор давления
Исполнение:
С фильтром
Макс. рабочая температура:
40°С
Макс. рабочее давление:
16 бар
Комплектация:
С выходом под манометр (1/4")
Официальная гарантия:
2 года
Страна производитель:
Германия

Регуляторы давления Honeywell D06F (D06F.pdf, 367 Kb) [Скачать]
