| Бренд: | Honeywell |
| Назначение: | для холодной и горячей воды |
| Диаметр, мм: | 15 |
| Диапазон настройки: | 1,5 - 6,0 бар |
| Значение Kvs, м³/час: | 1,9 |
| Материал: | Латунь |
| Серия: | D04FM |
| Тип присоединения: | 1/2" |
| Тип продукции: | Регулятор давления |
| Исполнение: | Без фильтра |
| Макс. рабочая температура: | 70°С |
| Макс. рабочее давление: | 16 бар |
| Комплектация: | С выходом под манометр (1/4") |
| Официальная гарантия: | 2 года |
| Страна производитель: | Германия |

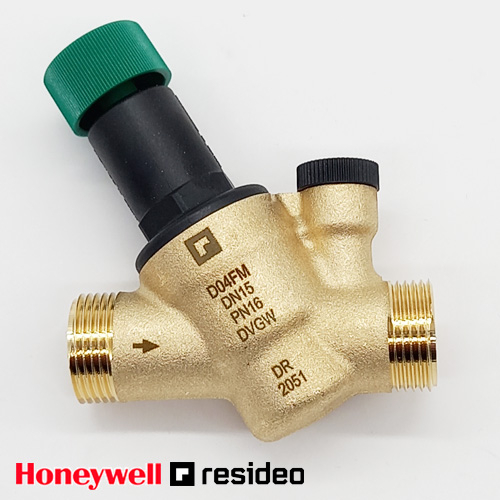

Редуктор давления Honeywell D04FM 1 / 2 А (DN 15)
Модели D04FM редукторов давления Honeywell пришли на смену популярным изделиям серии D04FS. Обе версии - и редуктор давления D04FS, и регулятор давления D04FM - разработаны для защиты сантехнического оборудования от повышенного напора воды в подающем трубопроводе.
Пропускная способность (1,9 м3/ч), максимальное рабочее давление (16,0 атм.) и диапазон настроек (1,5 – 6,0 атм.) предполагают, в первую очередь, бытовое использование моделей D04FM и D04FS. Кроме того, оба редуктора могут применяться в коммерческом и промышленном секторе - при соблюдении всех технических требований.
Установка регулятора давления гарантирует:
- Понижение давления воды в системе до заданного значения;
- Защиту оборудования от гидроударов, а также избыточного напора воды в магистральном трубопроводе;
- Экономию воды за счет снижения расхода;
- Уменьшение уровня шума в гидравлической системе.
Конструкция клапана D04FM включает в себя:
- Корпус со штуцером G ¼” для подключения манометра;
- Пружина и пружинная крышка с отверстием для регулировки;
- Ручка настройки.
Регулятор давления Honeywell D04FM имеет ряд преимуществ и особенностей:
- Устройство клапана. В отличие от редуктора давления воды Honeywell D04FS, клапан D04FM имеет усовершенствованную конструкцию со вставкой D04FMA-1/2. Благодаря этому редуктор может работать как в динамическом, так и в статическом режиме. Иными словами, давление после редуктора всегда остается на заданном уровне, независимо от того, есть ли постоянный проток и разбор воды.
- Высокое качество материалов. Благодаря наличию EPDM-уплотнителей регулятор давления воды Honeywell D04FM может использоваться как в холодном, так и в горячем водоснабжении (температура воды до 70*С).

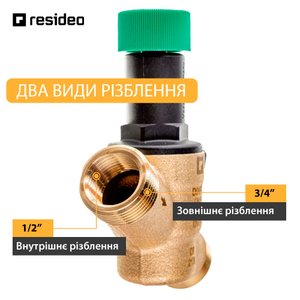

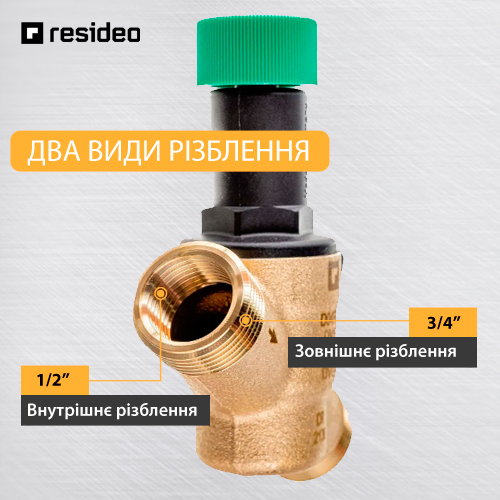

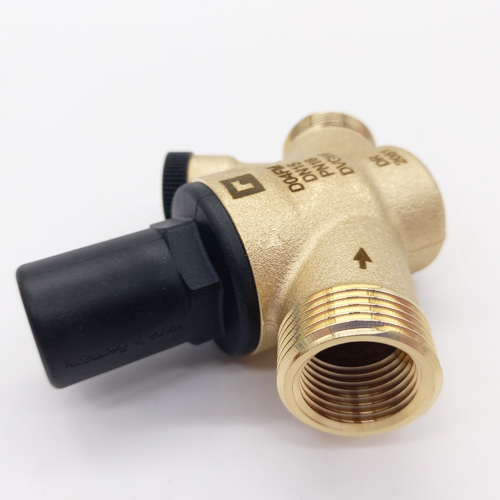

- Удобство монтажа: возможна установка на горизонтальном или вертикальном участке трубы; соединение резьбовое, резьба внутренняя и наружная, диаметр внутренней резьбы - 1/2", наружной - 3/4".
- Простота настройки: осуществляется при помощи ручки настройки;
- Легкость ремонта и эксплуатации: вставка D04FMA-1/2 может быть полностью заменена при необходимости.
- Безопасность, долговечность и гигиеничность: регулировочная пружина никак не контактирует с водой.
Материалы исполнения:
- корпус выполнен из латуни, устойчивой к вымыванию цинка;
- пружина – из пружинной стали;
- крышка – износостойкий пластик;
- уплотнители – NRB (бутадиен-нитрильный каучук) и EPDM (EPR, этилен-пропиленовый каучук).
Принцип работы редуктора давления воды D04FM
Зазор клапана задается поворотом ручки настройки, при котором изменяется натяжение пружины. Силе упругости пружины противодействует гидравлическое давление на выходе из редуктора. Чем больше поток, тем сильнее давление жидкости, и, соответственно, тем больше сжимается пружина. В результате просвет клапана уменьшается, сокращая поток, а давление после редуктора остается неизменным. Как только поток ослабевает, пружина растягивается, и просвет увеличивается.
При этом давление на входе никак не влияет на работу клапана.
Конструкция клапана D04FM позволяет использовать его как в динамическом режиме (при постоянном потоке воды), так и в статических условиях (при временном отсутствии или снижении разбора).
Таким образом, установка редуктора Honeywell D04FM в квартирах и частных домах является более целесообразной, нежели регулятора D04FS или любой другой динамической модели.
| Описание основных характеристик | |
| Сфера применения | Водоснабжение |
| Регулируемая среда | Вода |
| Рабочее давление | 16 бар |
| Диапазон регулировки давления | 1,5 - 6,0 бар |
| Заводская настройка | 3,0 бар |
| Максимальная температура, °С | 70 |
| Пропускная способность, Kvs | 1,9 м3/ч |
| Материал корпуса | Латунь |
| Тип резьбы | Наружная и внутренняя |
| Тип присоединения | Наружная 3/4" . Внутренняя 1/2" |
Обратите внимание!
Редуктор давления воды Honeywell D04FM является устройством для понижения давления. Для повышения недостаточного давления в подающем трубопроводе данная модель не предназначена.
