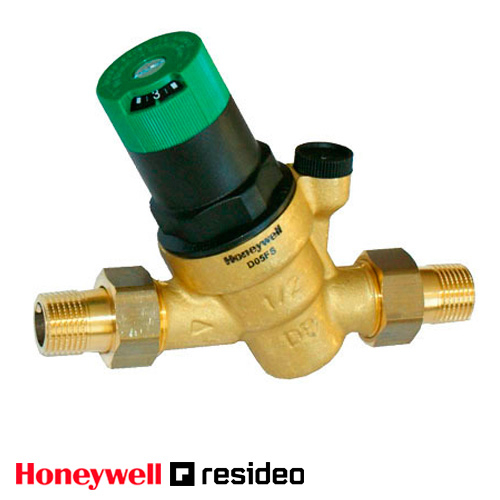

Редуктор давления воды Honeywell Resideo Braukmann D05FS-1A PN16 1,5-6,0 бар

Регулятор давления воды Honeywell D05FS-1A

Регулятор давления предназначен для защиты установок бытового водоснабжения от избыточного давления в подающей магистрали. Используется на промышленных и коммерческих объектах в диапазоне технических возможностей.

Особенности редуктора давления воды Honeywell D05FS

• Давление на выходе настраивается с помощью регулировочной ручки.
• Настроенное давление отображается на шкале индикации заданного значения.
• Регулировочная пружина не контактирует с водой.
• Вставка клапана изготовлена из высококачественного синтетического материала и может заменяться.
• Компенсация давления на входе – изменяющееся давление на входе не влияет на установленное давление на выходе.

Конструкция регулятора давления воды Honeywell D05FS:

• Корпус с соединением под манометра G1/4”.
• Вставка клапана в комплекте с мембраной и седлом клапана.
• Крышка пружины с регулировочной ручкой и установочной шкалой.
• Регулировочная пружина.
• Значение kvs- 3,7 м3/ч

Габаритные размеры:

• Номинальный диаметр, DN - 25
• Размер соединения, R - 1"
• L - 176 мм
• I - 97 мм
• H - 124 мм
• h - 27,6 мм
• Вес - 1,35 кг

Материалы редуктора давления воды Honeywell D05FS

• Корпус – латунь, устойчивая к вымывания цинка
• Вставка клапана – высококачественный синтетичный материал.
• Крышка пружины с регулировочной ручкой и установочной шкалой – высококачественный синтетический материал.
• Регулировочная пружина – пружинная сталь.
• Мембрана – армированный волокном NBR.
• Уплотнения – NBR.

Принцип монтажа регулятора давления воды Honeywell D05FS

Диаграмма расхода

Манометр в комплект поставки не входит!

Скачать - Инструкция "Редуктор давления Honeywell D05FS"
