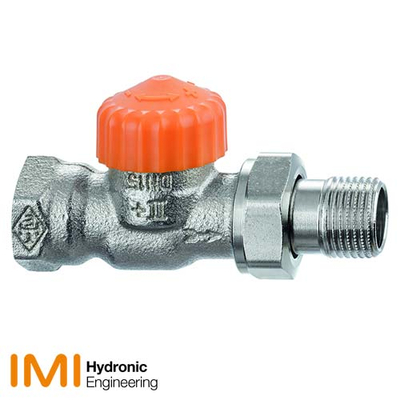

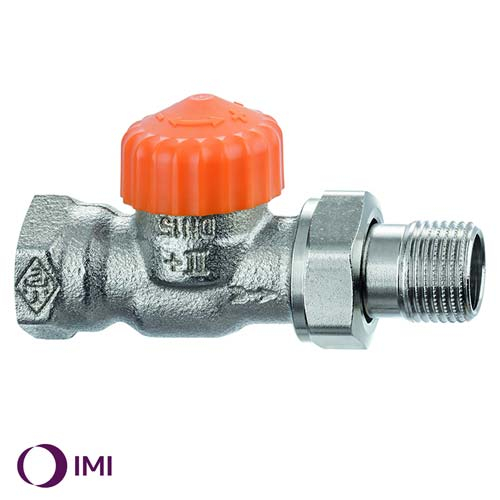

Описание продукта: Кран радиаторный прямой IMI Heimeier Eclipse 1/2" Ду15 (3932-02.000)
Термостатический клапан Eclipse
Клапан оснащен уникальным встроенным ограничителем, который регулирует избыточный расход. Расход регулируется непосредственно на клапане. После корректировки он не будет превышен даже при наличии изменений нагрузки в системе. Клапан контролирует расход независимо от перепада давления. Следовательно, сложные расчеты, чтобы определить настройку не требуется.
Ключевые особенности:
- Встроенный ограничитель расхода - устраняет перерасходы
- Простая регулировка - преднастройка обеспечит проектный расход
- Диапазон расхода от 10 до 150 л/ч - широкий диапазон настроек
- Идеально подходит для модернизации систем - стандартные размеры
- Все корпуса клапанов с маркировкой II+ могут быть модернизированы в Eclipse: то есть V-exact II, Standard, Multilux, Multilux 4-Set
Технические характеристики
Область применения:
- Системы отопления
Функция:
- Регулирование
- Ограничение расхода
- Закрытие
Диапазон размеров:
- DN 10-20
Номинальное давление:
- PN 10
Температура:
- Макс. рабочая температура: 120°C, с защитным колпачком или приводом 100°C, с пресс-фитингом 110°C
- Мин. рабочая температура: -10°C
Диапазон расхода:
- Расход может быть предварительно настроен в следующем диапазоне: 10-150 л/ч
- Заводская настройка 150 л/ч
- (Максимально номинальный расход qmN при 10 kPa согласно EN 215: 110 л/ч)
Перепад давления (ΔpV):
- Макс. перепад давления: 60 кПа (<30 dB(A))
- Мин. перепад давления: 10 – 100 л/ч = 10 кПа; 100 – 150 л/ч = 15 кПа
Материал:
- Корпус клапана: коррозинно-стойкая литьевая бронза
- Уплотнение: EPDM
- Конус клапана: EPDM
- Возвратная пружина: Нержавеющая сталь
- Вставка клапана: Латунь, Полифениленсульфид
- Всю верхнюю часть клапана можно заменить с помощью монтажного инструмента IMI Heimeier, не сливая теплоноситель из системы
- Шток: Шток из стали Niro с уплотнением из двойного уплотнительного кольца
Обработка поверхностей:
- Корпус клапана и фитинги покрыты никелем
Маркировка:
- Маркировка THE; код страны; стрелка; указывающая направления потока; маркировка DN и KEYMARK Обозначение. Клапаны серии II+ обозначение
- Оранжевый защитный колпачок
Стандарты:
- Изделия сертифицированы и испытаны KEYMARK согласно DIN EN 215
Соединение:
Клапаны могут соединяться со стальными трубами или трубами из медьсодержащих прецизионных сплавов или трубами Verbund при помощи компрессионных фитингов (только клапаны DN 15). При помощи компрессионных фитингов клапаны с наружной резьбой могут соединяться с пластиковой трубой. Клапаны с прессовым соединением Viega (15 мм) с фитингом SC-Contur подходят для медных труб, труб Viega Sanpress из нержавеющей стали и стальных труб Prestabo.
Соединение термостатических головок и приводов:
- IMI Heimeier M30x1.5
