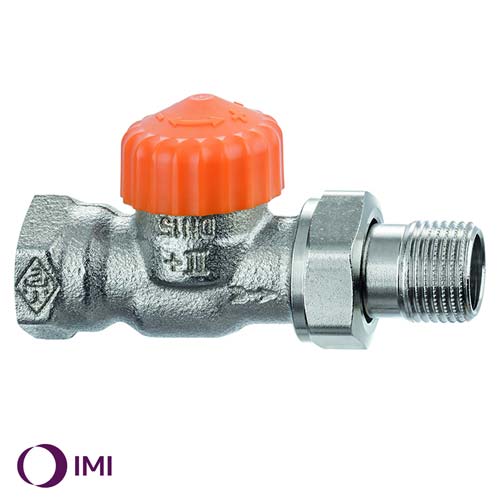

Кран радіаторний прямий IMI Heimeier Eclipse 1/2" Ду15 (3932-02.000)

Термостатичний клапан Eclipse

Клапан оснащений унікальним вбудованим обмежувачем, який регулює надмірну витрату. Витрати регулюються безпосередньо на клапані. Після коригування його не буде перевищено навіть за наявності змін навантаження в системі. Клапан контролює витрати незалежно від перепаду тиску. Отже, складні розрахунки, щоб визначити налаштування, не потрібно.

Ключові особливості:

• Вбудований обмежувач витрати - усуває перевитрати
• Просте регулювання - передналаштування забезпечить проектну витрату
• Діапазон витрати від 10 до 150 л/год – широкий діапазон налаштувань
• Ідеально підходить для модернізації систем – стандартні розміри
• Всі корпуси клапанів з маркуванням II+ можуть бути модернізовані в Eclipse: V-exact II, Standard, Multilux, Multilux 4-Set

Технічні характеристики

Галузь застосування:

• Системи опалення

Функція:

• Регулювання
• Обмеження витрати
• Закриття

Діапазон розмірів:

• DN 10-20

Номінальний тиск:

• PN 10

Температура:

• Макс. робоча температура: 120°C, із захисним ковпачком або приводом 100°C, із прес-фітингом 110°C
• мін. робоча температура: -10°C

Діапазон витрати:

• Витрата може бути попередньо налаштована в наступному діапазоні: 10-150 л/год
• Заводське налаштування 150 л/год
• (Максимально номінальна витрата qmN при 10 kPa згідно з EN 215: 110 л/год)

Перепад тиску (ΔpV):

• Макс. перепад тиску: 60 кПа (<30 dB(A))
• мін. перепад тиску: 10 - 100 л / год = 10 кПа; 100 - 150 л / год = 15 кПа

Матеріал:

• Корпус клапана: стійка до корозії лиття.
• Ущільнення: EPDM
• Конус клапана: EPDM
• Поворотна пружина: Нержавіюча сталь
• Вставка клапана: Латунь, Поліфеніленсульфід
• Всю верхню частину клапана можна замінити за допомогою монтажного інструменту IMI Heimeier, не зливаючи теплоносій із системи
• Шток: Шток із сталі Niro з ущільненням з подвійного кільця ущільнювача

Обробка поверхонь:

• Корпус клапана та фітинги покриті нікелем.

Маркування:

• Маркування THE; код країни; стрілка; вказує напрямки потоку; маркування DN та KEYMARK Позначення. Клапани серії II+ позначення
• Помаранчевий захисний ковпачок

Стандарти:

• Вироби сертифіковані та випробувані KEYMARK згідно DIN EN 215

З'єднання:

Клапани можуть з'єднуватися зі сталевими трубами або трубами з прецизійних сплавів, що містять мідь, або трубами Verbund за допомогою компресійних фітингів (тільки клапани DN 15). За допомогою компресійних фітингів клапани із зовнішнім різьбленням можуть з'єднуватися з пластиковою трубою. Клапани з пресовим з'єднанням Viega (15 мм) з фітингом SC-Contur підходять для мідних труб, труб Viega Sanpress з нержавіючої сталі та сталевих труб Prestabo.

З'єднання термостатичних головок та приводів:

• IMI Heimeier M30x1.5
