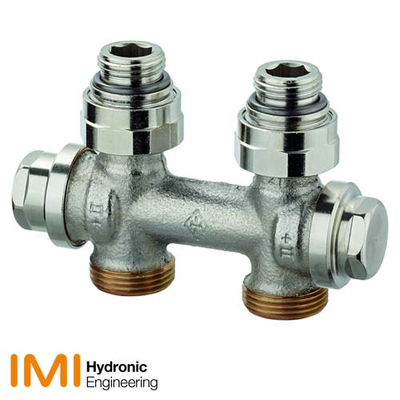

Узел нижнего подключения прямой IMI Heimeier Vekotec Eclipse Rp1/2" x G3/4" (0570-50.000)

Арматура двойного подключения Vekotec Eclipse

Предназначена для установки на радиаторы со встроенными термостатическими клапанами с присоединительной внутренней резьбой Rp 1/2 и с наружной резьбой G 3/4. Самоуплотняющееся соединение облегчает установку арматуры на радиатор. Модели прямой и угловой формы для двухтрубных систем дают возможность применять арматуру при различных вариантах монтажа. Клапан имеет уникальный, встроенный ограничитель расхода. Требуемый расход можно легко настроить прямо на клапане. Выставленное значение расхода не будет превышено даже при изменении нагрузки в системе из-за закрытия других клапанов. Клапан контролирует расход независимо от перепада давления. Следовательно, сложные расчеты для определения настроек клапанов не требуются.

Ключевые особенности

• Встроенный ограничитель расхода устраняет перерасходы
• Декоративная крышка для углового и прямого исполнения, белый или хромированный
• Отдельный запорный клапан для подающего и обратного потока
• Вставка ограничения расхода и запорная вставка – взаимозаменяемы, клапан предназначен для установки как слева, так и справа от радиатора

Технические характеристики

Область применения:

• двухтрубные системы отопления

Функция:

• Ограничение расхода
• Закрытие

Диапазон размеров:

• DN 15

Номинальное давление:

• PN 10

Температура:

• Максимальная рабочая температура: 120 °C, с декоративной крышкой 90 °C
• Минимальная рабочая температура: –10 °C

Диапазон расхода:

• Расход может быть предварительно настроен в следующем диапазоне: 10-150 л/ч
• Заводская настройка 150 л/ч

Макс. перепад давления:

• 60 кПа (<30 dB(A))

Мин. перепад давления:

• 10 – 100 л/ч = 10 кПа
• 100 – 150 л/ч = 15 кПа

Материал:

• Корпус клапана: коррозинно-стойкая литьевая бронза
• Уплотнение: EPDM
• Конус клапана: EPDM
• Возвратная пружина: Нержавеющая сталь
• Вставка клапана: Латунь, PPS Полифениленсульфид
• Шток: Шток из стали Niro с уплотнением из двойного уплотнительного кольца

Обработка поверхностей:

• Корпус клапана и фитинги покрыты никелем

Маркировка:

• THE и II+

Подключение радиатора:

• Фитинги R1/2 или G3/4, для подключения радиатора. Компенсация ±1,0 мм благодаря особой накидной гайке и гибкому уплотнению

Соединение с трубопроводом:

• G3/4 наружная резьба для компрессионных фитингов, для пластиковых, медных, тонкостенных стальных или многослойных труб
