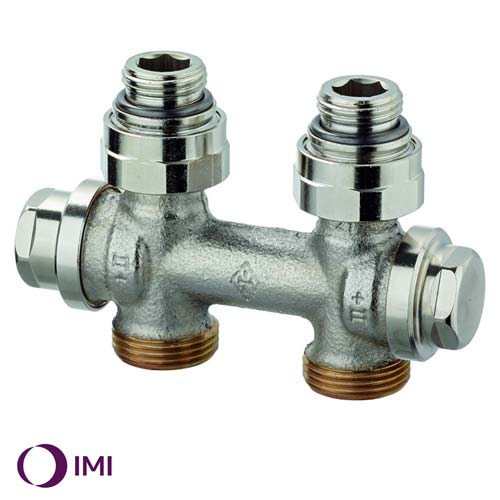

Вузол нижнього підключення прямий IMI Heimeier Vekotec Eclipse Rp1/2" x G3/4" (0570-50.000)

Арматура подвійного підключення Vekotec Eclipse

Призначена для установки на радіатори із вбудованими термостатичними клапанами з приєднувальним внутрішнім різьбленням Rp 1/2 і із зовнішнім різьбленням G 3/4. З'єднання, що самоущільнюється, полегшує встановлення арматури на радіатор. Моделі прямої та кутової форми для двотрубних систем дозволяють використовувати арматуру при різних варіантах монтажу. Клапан має унікальний вбудований обмежувач витрати. Необхідну витрату можна легко налаштувати прямо на клапані. Виставлене значення витрати не буде перевищено навіть за зміни навантаження в системі через закриття інших клапанів. Клапан контролює витрати незалежно від перепаду тиску. Отже, складні розрахунки визначення налаштувань клапанів не потрібні.

Ключові особливості

• Вбудований обмежувач витрати усуває перевитрати
• Декоративна кришка для кутового та прямого виконання, білий або хромований
• Окремий запірний клапан для подаючого та зворотного потоку
• Вставка обмеження витрати та запірна вставка – взаємозамінні, клапан призначений для встановлення як зліва, так і праворуч від радіатора

Технічні характеристики

Галузь застосування:

• двотрубні системи опалення

Функція:

• Обмеження витрати
• Закриття

Діапазон розмірів:

• DN 15

Номінальний тиск:

• PN 10

Температура:

• Максимальна робоча температура: 120 ° C, з декоративною кришкою 90 ° C
• Мінімальна робоча температура: –10 °C

Діапазон витрати:

• Витрата може бути попередньо налаштована в наступному діапазоні: 10-150 л/год
• Заводське налаштування 150 л/год

Макс. перепад тиску:

• 60 кПа (<30 dB(A))

мін. перепад тиску:

• 10 - 100 л / год = 10 кПа
• 100 - 150 л / год = 15 кПа

Матеріал:

• Корпус клапана: стійка до корозії лиття.
• Ущільнення: EPDM
• Конус клапана: EPDM
• Поворотна пружина: Нержавіюча сталь
• Вставка клапана: Латунь, PPS Поліфеніленсульфід
• Шток: Шток із сталі Niro з ущільненням з подвійного кільця ущільнювача

Обробка поверхонь:

• Корпус клапана та фітинги покриті нікелем.

Маркування:

• THE та II+

Підключення радіатора:

• Фітинги R1/2 або G3/4 для підключення радіатора. Компенсація ±1,0 мм завдяки особливій накидній гайці та гнучкому ущільненню.

З'єднання з трубопроводом:

• G3/4 зовнішнє різьблення для компресійних фітингів, для пластикових, мідних, тонкостінних сталевих або багатошарових труб
