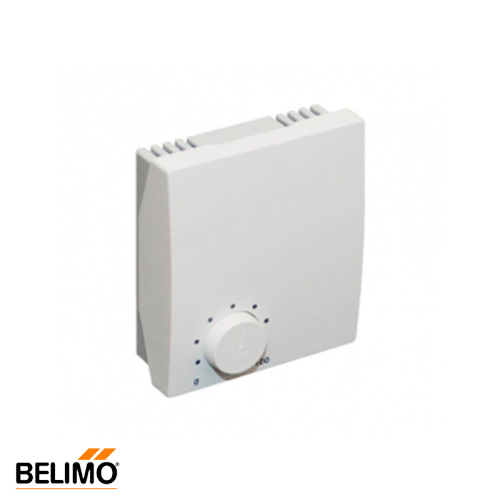

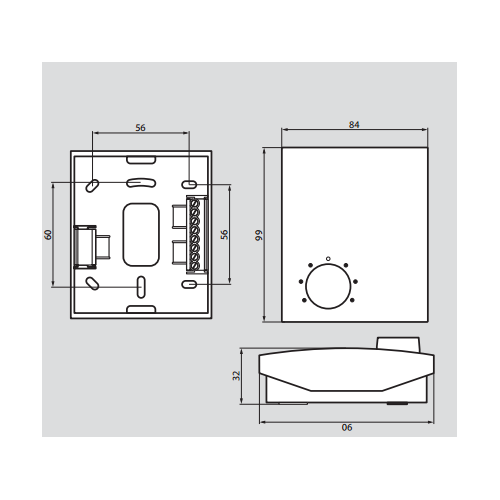

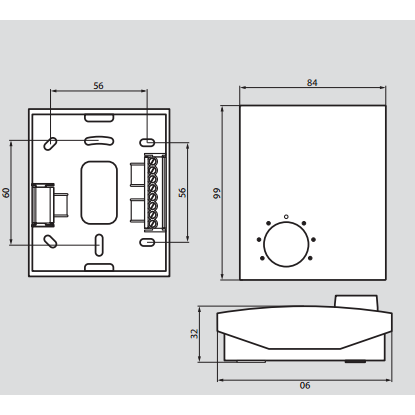

Описание продукта: Belimo CRP24-B1 Позиционер для настенного монтажа, 24 В~/=, для приводов -SR
Позиционеры настенного монтажа CRP24-B1 предназначены для дистанционного управления пропорциональными приводами воздушных заслонок, или для использования как ограничителя минимума (обеспечивающего нижний предел выходного управляющего сигнала контроллера). Диапазон управления – 0… 100% от угла поворота привода.
Принцип действия
Положение привода задается вращением ручки управляющего потенциометра. В соответствии с его положением генерируется пропорциональный аналоговый сигнал Y в одном из рабочих диапазонов. В соответствии с данным сигналом изменяется угол поворота привода. Угол поворота ручки управления может ограничиваться механически.
Примечание
Изменение рабочего диапазона 0…10 или 2…10 В производится переключателем, впаянным в плату позиционера.
Электрическая схема подключения
