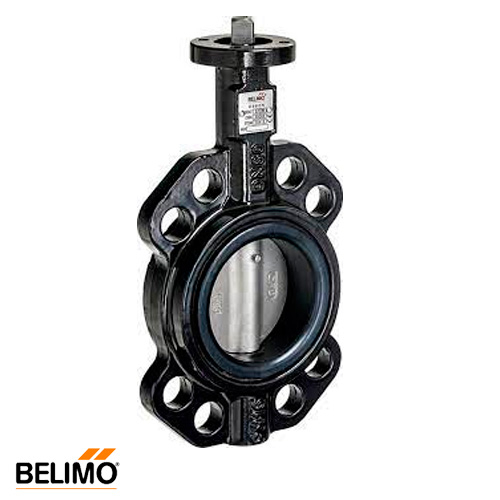

Поворотная задвижка "баттерфляй" Belimo D6150N DN 150 PN 16 с диском из нержавеющей стали

Дисковая задвижка "баттерфляй" Belimo тип D6150N

Применяется для перекрывания или дросселирования потоков холодной или горячей воды в системах кондиционирования, отопления, водоснабжения.

Принцип работы

Поворотные заслонки типа «Баттерфляй» приводятся в действие электроприводами вращения. Применяются электроприводы, как с возвратной пружиной, так и без. Привод выбирается исходя из требуемого перекрываемого давления, условий окружающей среды, напряжения питания и управляющего сигнала.

Особенности затвора Belimo

• Диск из нержавеющей стали, обеспечивает малое трение между диском и корпусом при закрывании, низкий коэффициент сопротивления в открытом состоянии и гарантирует полное отсутствие протечки в закрытом.
• RPTFE-уплотнения (армированный политетрафлюороэтилен) полностью изолируют шток заслонки от корпуса, что позволяет улучшить регулирующие свойства диска, уменьшить затрачиваемое усилие на вращение и увеличить срок службы заслонки.
• Ручное управление при использовании электроприводов серии SM…A, GM…A, GK24A необходимо вывести редуктор из зацепления нажав кнопку на корпусе привода.
• Рабочая среда: холодная или горячая вода, вода с антифризом < 50% от объема
• Диапазон рабочих температур: -20...+120°С
• Угол поворота: 90°
• Может быть установлен в любом положении, как вертикально, так и горизонтально

Совместим с приводами Belimo:

• DR24A-7 (без возвратной пружины, крутящий момент 90 Нм, питание 24 В, управляется по схеме открыто/закрыто);
• DR230A-7 (без возвратной пружины, крутящий момент 90 Нм, питание 230 В, управляется по схеме открыто/закрыто);
• DRC24A-7 (без возвратной пружины, крутящий момент 90 Нм, питание 24 В, управляется по схеме открыто/закрыто);
• DRC230A-7 (крутящий момент 90 Нм, питание 230 В, управляется по схеме открыто/закрыто);
• DRC24G-7 (крутящий момент 90 Нм, питание 24 В, управляется по схеме открыто/закрыто);
• DRC230G-7 (для наружно применение, крутящий момент 90 Нм, питание 230 В, управляется по схеме открыто/закрыто).

Размеры затвора:

• DN - 150 мм
• D - 90 мм
• F - F07
• S - 17 мм
• H3 - 15 мм
• H4 - 19 мм
• B - 56 мм
• H1 - 140 мм
• H2 - 202 мм
• DB - 155 мм
• K - 240 мм
• d - 8 х 23
• Вес - 7,3 кг

Материалы затвора:

• Корпус: GGG 40 с эпоксидным покрытием
• Диск: Нержавеющая сталь
• Шток: Нержавеющая сталь
• Седло: EPDM
• Уплотнение штока: Кольцо EPDM
• Подшипник: RPTFE

Сделано в Швейцарии! Сертифицировано в Украине!

Техническое описание "Задвижка "баттерфляй" Belimo D6150N"
