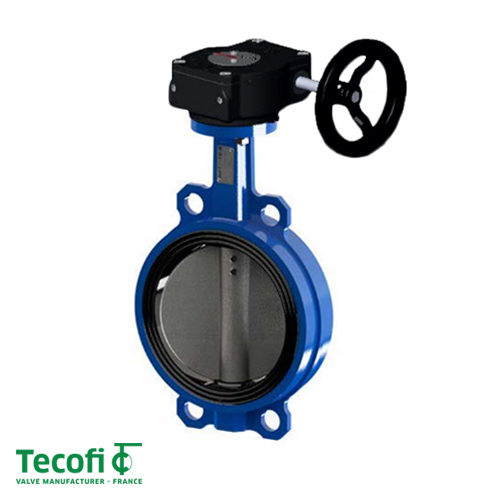

Описание продукта: Задвижка Баттерфляй Tecofi Tecfly VPG 4449-08 ДУ 125 с редуктором | 170°С FPM
Межфланцевый дисковый поворотный затвор DN 125 Tecofi тип Tecfly VPG 4449-08
Задвижка с ручным редуктором Tecofi Tecfly серии VPG 4449-08 предназначена для перекрытия/открытия и управления потоком перекачиваемой жидкости. В качестве рабочей жидкости может использоваться: холодная вода, горячая вода, питьевая вода. Наиболее часто Tecfly VPG применяется в водоснабжении, водоподготовке, ирригации и промышленности.
Tecfly VPG не предназначена для использования с паром!
Особенности дисковых затворов Tecofi VPG 4449-08:
- Диапазон размеров от DN40 до DN300.
- Проектирование согласно NF EN 593.
- Тип с гладкими ушками.
- Уплотнение в обоих направлениях циркуляции трубопровода.
- Мягкий рукав, гарантирующий идеальную герметичность.
- Удлиненная шейка, совместимая с притиркой труб.
- Диск профилирован и уменьшен по толщине.
- Уменьшен маневренный крутящий момент.
- Соединительный шток на диске собран коническим штифтом.
- Уменьшение потерь напора.
- Верхний фланец по норме ISO 5211.
Рабочие характеристики:
- Максимальное рабочее давление: 16 бар (6 бар для сжатого воздуха)
- Максимальное вакуумное давление: -0,8 бар в течение 10 минут
- Диапазон рабочих температур: от -10°С до +170°С
Размеры задвижки:
- ДУ - 125 мм
- А - 121 мм
- В - 175 мм
- C - 116 мм
- G - 160 мм
- J - 111 мм
- F - 56 мм
- D1 - 124 мм
- Вес - 8,5 кг
Материалы задвижки:
№
Узел
Материал
1
Корпус
Ковкий чугун EN-GJS-400-15
2
Диск
Нерж. сталь 316
3
Уплотнение
FPM
4
Шток
Нерж. сталь 420
5
Вкладыш
PTFE
6
Штифт
Нерж. сталь 420
7
Винт
Нерж. сталь 201
8
Гайка
Нерж. сталь 201
9
Шайба
Нерж. сталь 201
10
Вкладыш
PTFE
11
Рулевое колесо
Чугун
12
Ручной редуктор
13
Табличка с паспортными данными
Нерж. сталь 304
Межфланцевый дисковый поворотный затвор DN 125 Tecofi тип Tecfly VPG 4449-08
Задвижка с ручным редуктором Tecofi Tecfly серии VPG 4449-08 предназначена для перекрытия/открытия и управления потоком перекачиваемой жидкости. В качестве рабочей жидкости может использоваться: холодная вода, горячая вода, питьевая вода. Наиболее часто Tecfly VPG применяется в водоснабжении, водоподготовке, ирригации и промышленности.
Tecfly VPG не предназначена для использования с паром!
Особенности дисковых затворов Tecofi VPG 4449-08:
- Диапазон размеров от DN40 до DN300.
- Проектирование согласно NF EN 593.
- Тип с гладкими ушками.
- Уплотнение в обоих направлениях циркуляции трубопровода.
- Мягкий рукав, гарантирующий идеальную герметичность.
- Удлиненная шейка, совместимая с притиркой труб.
- Диск профилирован и уменьшен по толщине.
- Уменьшен маневренный крутящий момент.
- Соединительный шток на диске собран коническим штифтом.
- Уменьшение потерь напора.
- Верхний фланец по норме ISO 5211.
Рабочие характеристики:
- Максимальное рабочее давление: 16 бар (6 бар для сжатого воздуха)
- Максимальное вакуумное давление: -0,8 бар в течение 10 минут
- Диапазон рабочих температур: от -10°С до +170°С
Размеры задвижки:
- ДУ - 125 мм
- А - 121 мм
- В - 175 мм
- C - 116 мм
- G - 160 мм
- J - 111 мм
- F - 56 мм
- D1 - 124 мм
- Вес - 8,5 кг
Материалы задвижки:
№ | Узел | Материал |
1 | Корпус | Ковкий чугун EN-GJS-400-15 |
2 | Диск | Нерж. сталь 316 |
3 | Уплотнение | FPM |
4 | Шток | Нерж. сталь 420 |
5 | Вкладыш | PTFE |
6 | Штифт | Нерж. сталь 420 |
7 | Винт | Нерж. сталь 201 |
8 | Гайка | Нерж. сталь 201 |
9 | Шайба | Нерж. сталь 201 |
10 | Вкладыш | PTFE |
11 | Рулевое колесо | Чугун |
12 | Ручной редуктор | |
13 | Табличка с паспортными данными | Нерж. сталь 304 |
VPG4449-08VI0125
Есть в наличии
31 423.38 ГРН
