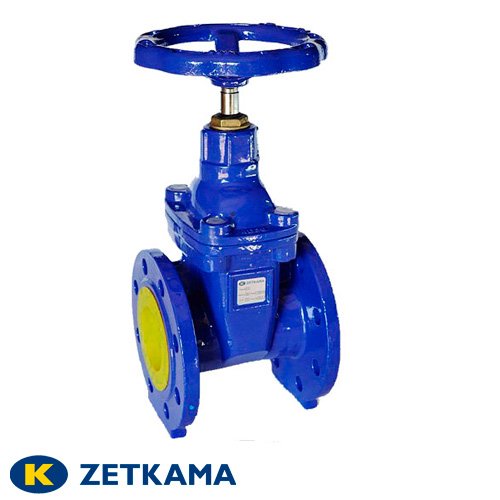

Задвижка с обрезиненным клином ДУ 50 Zetkama 111D
Бренд
Zetkama
Материал затвора
Чугун/EPDM
Материал корпуса
Чугун
Материал уплотнения
  • EPDM
Номинальное давл. PN (РУ)
16 бар
Номинальный диаметр DN (ДУ)
50 мм
Присоединение
  • Фланцевое
Монтажная длина, мм
150
Серия
Zetkama 111D
Тип продукции
  • Клиновая задвижка
Рабочая среда
  • Вода
  • Неагрессивная среда
Тип затвора
Обрезиненный клин
Тип управления
  • Ручное (штурвал)
  • Электропривод
Макс. рабочая температура
70°С
Официальная гарантия
2 года
Страна производитель
Польша
111D50
Есть в наличии
2 293 ГРН
Возможна скидка
(067) 101-13-71(050) 141-59-40
Количество товара :
+
В сравнение

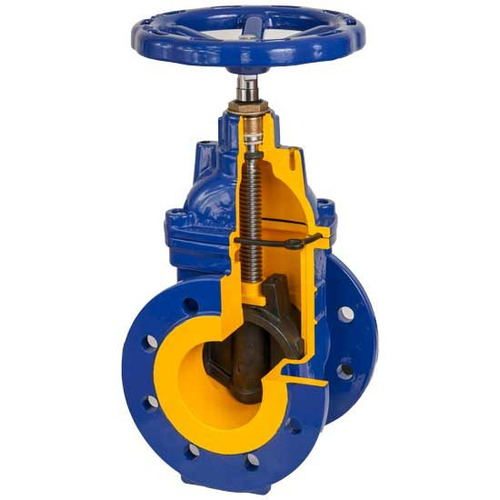

Задвижка чугунная фланцевая с обрезиненным клином ДУ 50 Zetkama тип 111 D

Особенности задвижки:

  • Рабочая среда: питьевая вода, промышленная вода, нейтральные среды.
  • Покрытие: эпоксидная краска (300 микрон) - цвет RAL 5002
  • Класс герметичности "А" согласно EN - 12266-1
  • Возможность установки привода
  • Наличие отверстий для установки транспортировочных колец
  • Тип шпинделя - невыдвижной

Рабочие параметры:

Материалы задвижки Zetkama 111D

  • Максимальное рабочее давление: 16 бар
  • Диапазон рабочих температур: до +70°С

Материалы

  1. Корпус: Ковкий чугун EN-GJS-500-7 5.3200
  2. Вулканизированный клин: чугун EN-GJS-500-7 + EPDM
  3. Вулканизированный клин: чугун EN-GJS-500-7 + EPDM
  4. Гайка штока: CuZn36Pb2As
  5. Шток: X20Cr13
  6. Уплотнение крышки: EPDM
  7. Крышка: Ковкий чугун EN-GJS-500-7 5.3200
  8. Болт: C15, C15R, C15E
  9. Заглушка: полимер
  10. Уплотнение: EPDM
  11. Подшипник: Nylon
  12. Кольцевая прокладка: EPDM
  13. Втулка с резьбой: CuZn36Pb2As
  14. Кольцевая прокладка: EPDM
  15. Предохранительное кольцо: NBR/EPDM
  16. Прокладка под штурвал: C15, C15R, C15E
  17. Гайка: C15, C15R, C15E
  18. Штурвал: EN-GJS-500-7 5.3200

Размеры задвижки:

Чертеж задвижки Zetkama 111 D

  • ДУ - 50 мм
  • H - 240 мм
  • L - 150 мм
  • D - 165 мм
  • D1 - 125 мм
  • D2 - 99 мм
  • b - 19 мм
  • n - 4
  • d -19 мм
  • W - 160 мм
  • C - 5.0 мм
  • A - 12.8 мм
  • B - 13.8 мм
  • фd - 17 мм
  • l1 - 20 мм
  • l2 - 28 мм
  • Вес - 9 кг


Бренд
Zetkama
Материал затвора
Чугун/EPDM
Материал корпуса
Чугун
Материал уплотнения
  • EPDM
Номинальное давл. PN (РУ)
16 бар
Номинальный диаметр DN (ДУ)
50 мм
Присоединение
  • Фланцевое
Монтажная длина, мм
150
Серия
Zetkama 111D
Тип продукции
  • Клиновая задвижка
Рабочая среда
  • Вода
  • Неагрессивная среда
Тип затвора
Обрезиненный клин
Тип управления
  • Ручное (штурвал)
  • Электропривод
Макс. рабочая температура
70°С
Официальная гарантия
2 года
Страна производитель
Польша
