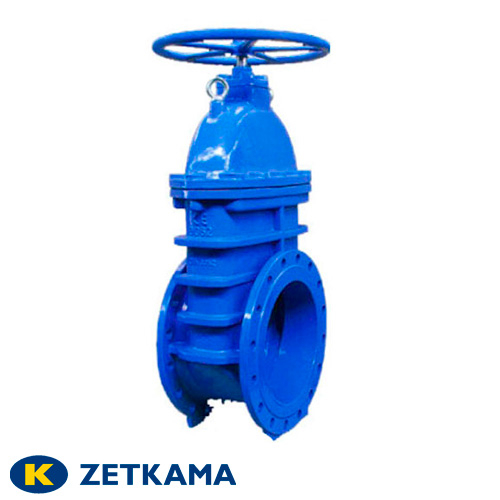

Задвижка с обрезиненным клином ДУ 600 Zetkama 111D
Бренд
Zetkama
Макс. рабочее давл. PN (РУ)
16 бар
Материал затвора
Чугун/EPDM
Материал корпуса
Чугун
Номинальный диаметр (DN)
600 мм
Присоединение
  • Фланцевое
Тип продукции
  • Клиновая задвижка
Уплотнение
  • EPDM
Шпиндель задвижки
  • Невыдвижной шпиндель
Монтажная длина, мм
390
Серия
Zetkama 111D
Рабочая среда
  • Вода
  • Неагрессивная среда
Тип затвора
Обрезиненный клин
Тип управления
  • Ручное (штурвал)
  • Электропривод
Макс. рабочая температура
70°С
Комплектация
  • Штурвал
Официальная гарантия
2 года
Страна производитель
Польша
111D600
Есть в наличии
163 190 ГРН
Количество товара :
+
В сравнение

Задвижка чугунная фланцевая с обрезиненным клином ДУ 600 Zetkama тип 111 D

Особенности задвижки:

  • Рабочая среда: питьевая вода, промышленная вода, нейтральные среды.
  • Покрытие: эпоксидная краска (300 микрон) - цвет RAL 5002
  • Класс герметичности "А" согласно EN - 12266-1
  • Возможность установки привода
  • Наличие отверстий для установки транспортировочных колец
  • Тип шпинделя - невыдвижной

Рабочие параметры:

  • Максимальное рабочее давление: 16 бар
  • Диапазон рабочих температур: до +70°С

Материалы

Материалы задвижки Zetkama 111D

  1. Корпус: Ковкий чугун EN-GJS-500-7 5.3200
  2. Вулканизированный клин: чугун EN-GJS-500-7 + EPDM
  3. Вулканизированный клин: чугун EN-GJS-500-7 + EPDM
  4. Гайка штока: CuZn36Pb2As
  5. Шток: X20Cr13
  6. Уплотнение крышки: EPDM
  7. Болт: C15, C15R, C15E
  8. Крышка: Ковкий чугун EN-GJS-500-7 5.3200
  9. Уплотнительное кольцо: EPDM
  10. Опорное кольцо: РА
  11. Прокладка: EPDM
  12. Прокладка: EPDM
  13. Верхнее кольцо: EN-GJS-500-7 5.3200
  14. Защитное уплотнение: EPDM
  15. Транспортировочное отверстие: C15, C15R, C15E
  16. Болт: C15, C15R, C15E
  17. Штурвал: EN-GJS-500-7 5.3200
  18. Гайка: C15, C15R, C15E
  19. Прокладка: C15, C15R, C15E

Размеры задвижки:

Чертеж задвижки Zetkama 111 D

  • ДУ - 600 мм
  • H - 1254 мм
  • L - 390 мм
  • D - 840 мм
  • D1 - 770 мм
  • D2 - 720 мм
  • b - 36 мм
  • n - 20
  • d - 37 мм
  • W - 730 мм
  • C - 18 мм
  • A - 35 мм
  • фd - 45 мм
  • l1 - 45 мм
  • l2 - 60 мм
  • Вес - 630 кг









Техническое описание "Задвижка с обрезиненным клином ДУ 600 Zetkama 111D"

Бренд
Zetkama
Макс. рабочее давл. PN (РУ)
16 бар
Материал затвора
Чугун/EPDM
Материал корпуса
Чугун
Номинальный диаметр (DN)
600 мм
Присоединение
  • Фланцевое
Тип продукции
  • Клиновая задвижка
Уплотнение
  • EPDM
Шпиндель задвижки
Монтажная длина, мм
390
Серия
Zetkama 111D
Рабочая среда
  • Вода
  • Неагрессивная среда
Тип затвора
Обрезиненный клин
Тип управления
  • Ручное (штурвал)
  • Электропривод
Макс. рабочая температура
70°С
Комплектация
  • Штурвал
Официальная гарантия
2 года
Страна производитель
Польша
