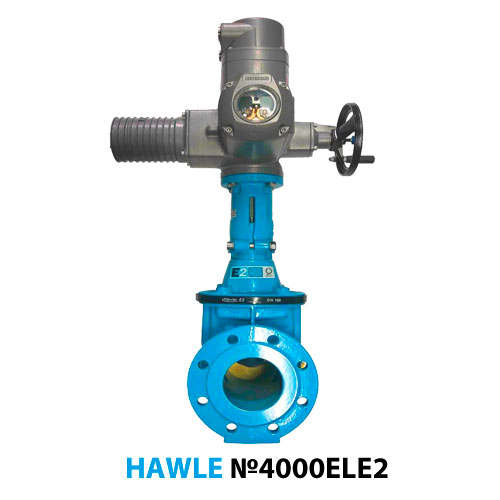

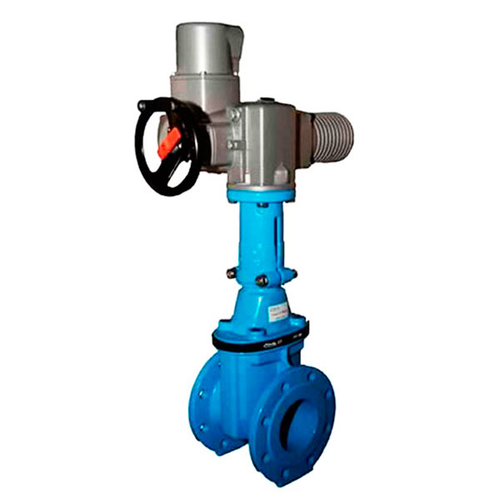

Задвижка Hawle 4000ELE2 ДУ 350 РУ 16 с электроприводом Auma SA

Клиновая задвижка чугунная фланцевая DN 350 PN 16 Hawle 4000ELE2 с приводом 9920-14.2/16

Применяется для дистанционного и автоматизированного управления потоками рабочей среды в трубопроводных сетях.

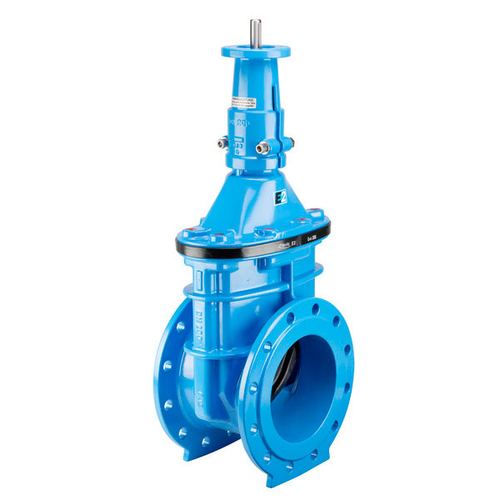

Клиновая задвижка Hawle 4000ELE2 предназначена для закрытия или открытия потока питьевой холодной воды. Изготовлена из высокопрочного чугуна, имеет обрезиненный клин и шпиндель из нержавеющей стали. Корпус задвижки изнутри и снаружи полностью покрыт антикоррозионным порошковым эпоксидным покрытием толщиной не менее 250 микрон.

Минимальные усилия на закрытия в любой ситуации обеспечиваются новой конструкцией клина и уплотнений, а так же специальными направляющими клина. Подвижная гайка клина сделанная из латуни, устойчивой к появлению цинкового налета, обеспечивает идеальное функционирование задвижек, в том числе в случаях высоких нагрузок.

Задвижка поставляется без штурвала.

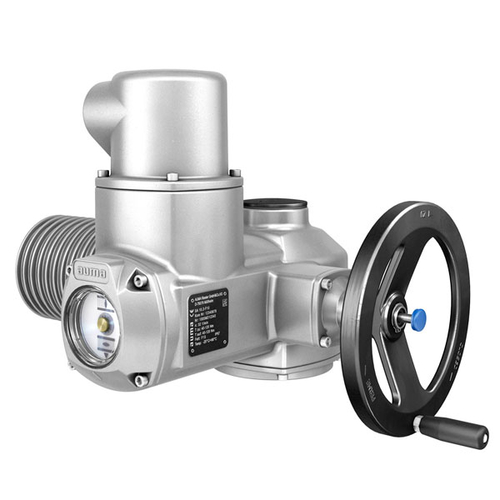

Многооборотный привод Auma SA - применяется там, где требуется автоматизация работы трубопроводной арматуры.

Электропривод многооборотный общепромышленного и взрывозащищенного исполнения с двусторонней муфтой ограничения крутящего момента предназначен для управления запорной промышленной трубопроводной арматурой, устанавливаемой в помещениях, под навесом и на открытом воздухе.

Особенности задвижки Hawle 4000ELE2:

• Один шток для нескольких диаметров задвижек.
• Высокая надежность и большой запас прочности.
• Направляющий клин с высокими скользящими свойствами.
• 100 % подходит для работы с электроприводом.

Рабочие параметры:

• Максимальное рабочее давление: 16 бар
• Диапазон рабочих температур: до +40°С

Материалы задвижки:

1. Корпус: Сфероидальный чугун EN-GJS-400-18
2. Крышка: Сфероидальный чугун EN-GJS-400-18
3. Шпиндель из нержавеющей стали с накатанной резьбой
4. Клин: Вулканизированный чугун EN-GJS-400-18
5. Направляющие клина: износостойкий пластик
6. Гайка клина: латунь CuZn36Pb2As
7. Втулка с О-образными сальниками из MS 58
8. О-образные сальники из эластомера
9. Внутренний резиновый манжет из эластомера (годный для питьевой воды)
10. Кольцо из POM
11. Резиновый пыльник из эластомера
12. Резиновая прокладка из эластомера (годный для питьевой воды)
13. Болты крышки St 8.8 DIN 912
14. Защитное кольцо из PE
15. Скользящая шайба: POM.



Размеры задвижки:



Фланцы

• DN - 350 мм
• D - 520 мм
• b - 26.5 мм
• K - 470 мм
• d4 - 427 мм
• f - 4 мм

Болты:

• Количество - 16 шт
• Резьба - М24
• d2 - 28 м

Шпиндель:

• LK - 140 мм
• Ød - 30 мм

Задвижка:

• H - 838 мм
• H1 - 1098 мм
• L - 290 мм
• B - 604 мм

Вес - 214 кг

Особенности электропривода Auma SA:

• В стандартном комплектации 400 В, 50 Гц.
• Трехфазный.
• Легко настраиваемый концевой выключатель.
• Переключатель вращения в две стороны.
• Сигнальный выход на пульт управления.
• Обогрев переключающего устройства и теплового выключателя.
• Класс защиты: IP68.










Размеры электропривода:

• L - 725 мм;
• H - 316 мм;
• Вес - 50 кг.

Техническое описание "Задвижка Hawle 4000ELE2 ДУ350 РУ16 с электроприводом Auma SA"
