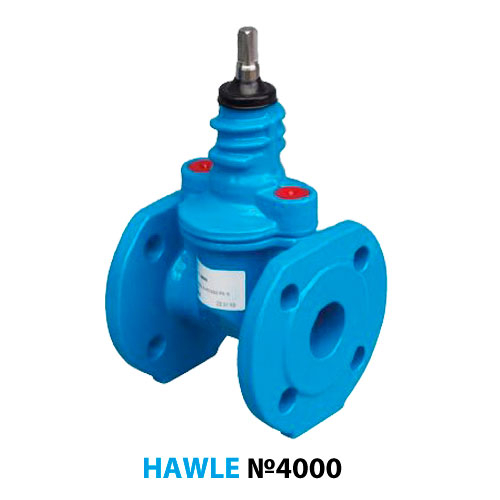

Задвижка Hawle 4000 ДУ 25 Ру16 с обрезиненным клином
Бренд
Hawle
Материал затвора
Латунь/EPDM
Материал корпуса
Чугун
Материал уплотнения
  • EPDM
Номинальное давл. PN (РУ)
16 бар
Номинальный диаметр DN (ДУ)
25 мм
Присоединение
  • Фланцевое
Монтажная длина, мм
130
Серия
Hawle 4000
Тип продукции
  • Клиновая задвижка
Рабочая среда
  • Вода
Тип затвора
Обрезиненный клин
Тип управления
  • Ручное (штурвал)
  • Электропривод
Макс. рабочая температура
40°С
Официальная гарантия
10 лет
Страна производитель
Австрия
4000-025-16
Есть в наличии

Логотип Hawle

Мы являемся официальным дилером HAWLE в Украине


3 666 ГРН
Возможна скидка
(067) 101-13-71(050) 141-59-40
Количество товара :
+
В сравнение

Задвижка клиновая чугунная фланцевая Hawle 4000 DN 25 PN16

Задвижка чугунная фланцевая с обрезиненным клином Hawle 4000 предназначена для закрытия или открытия потока питьевой холодной воды.

Задвижка поставляется без штурвала.

Корпус изготовлен из высокопрочного чугуна, имеет обрезиненный клин, шпиндель из нержавеющей стали. Корпус задвижки изнутри и снаружи полностью покрыт антикоррозионным порошковым эпоксидным покрытием толщиной не менее 250 микрон.

Особенности задвижки:

  • толщина покрытия 250 микрон;
  • высокое сцепление с металлом (мин. 12 N/мм2);
  • корпус из высокопрочного ковкого чугуна (отсутствие трещин);
  • гладкая поверхность (нет кристаллов);
  • одобрено для пищевого применения австрийскими стандартами здравоохранения;
  • высокая сопротивляемость агрессивным средам.

Рабочие параметры:

  • Максимальное рабочее давление: 16 бар
  • Диапазон рабочих температур: до +40°С

Материалы задвижки:

Материалы задвижки Hawle 4000

  1. Корпус: Ковкий чугун EN-GJS-400-18 (GG400)
  2. Корпус: Ковкий чугун EN-GJS-400-18 (GG400)
  3. Шпиндель: Нержавеющая сталь St 1.4021
  4. Клин: Вулканизированная эластомером Латунь Ms 58

7. Втулка: Латунь Ms 58

8. Кольцевое уплотнение: EPDM

9. Внутренний манжет: пищевой эластомер EPDM

10. Кольцо: сталь 1.4301

11. Резиновый пыльник: EPDM

12. Резиновая прокладка: пищевой эластомер EPDM

13. Болты крышки: сталь 8.8 DIN 912



Размеры задвижки:

Фланцы:

Чертеж задвижки Hawle 4000

  • DN - 25 мм
  • D - 115 мм
  • b - 16 мм
  • k - 85 мм
  • d4 - 68 мм
  • f - 2 мм

Болты:

  • Количество - 4 шт
  • Резьба - М12
  • d2 - 14 мм

Шпиндель:

  • a -10,3 мм
  • c - 20 мм
  • d1 - 16 мм

Задвижка:

  • H - 164 мм
  • H1 - 223 мм
  • L - 130 мм
  • B - 80 мм

Вес - 4,5 кг

Бренд
Hawle
Материал затвора
Латунь/EPDM
Материал корпуса
Чугун
Материал уплотнения
  • EPDM
Номинальное давл. PN (РУ)
16 бар
Номинальный диаметр DN (ДУ)
25 мм
Присоединение
  • Фланцевое
Монтажная длина, мм
130
Серия
Hawle 4000
Тип продукции
  • Клиновая задвижка
Рабочая среда
  • Вода
Тип затвора
Обрезиненный клин
Тип управления
  • Ручное (штурвал)
  • Электропривод
Макс. рабочая температура
40°С
Официальная гарантия
10 лет
Страна производитель
Австрия

Сообщения не найдены

Детально о способах оформления заказа:

Как заказать?

Детально о способах оплаты и доставки:

Как оплатить?

Техническое описание (Задвижка_Hawle_4000_ДУ_20-40_Ру16_с_обрезиненным_клином.pdf, 460 Kb) [Скачать]
