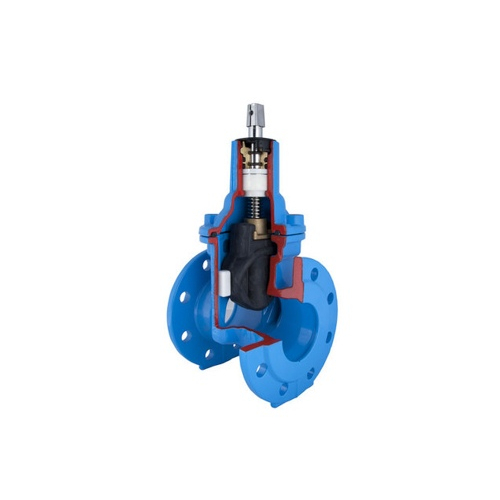

Задвижка клиновая Hawle 4000E1 ДУ 125 Ру16

Задвижка чугунная фланцевая с обрезиненным клином DN 125 Hawle серии 4000E1 PN 16

Предназначена для закрытия или открытия потока питьевой холодной воды. Изготовлена из высокопрочного чугуна, имеет обрезиненный клин и шпиндель из нержавеющей стали. Корпус задвижки изнутри и снаружи полностью покрыт антикоррозионным порошковым эпоксидным покрытием толщиной не менее 250 микрон.

Минимальные усилия на закрытия в любой ситуации обеспечиваются новой конструкцией клина и уплотнений, а так же специальными направляющими клина. Подвижная гайка клина сделанная из латуни, устойчивой к появлению цинкового налета, обеспечивает идеальное функционирование задвижек, в том числе в случаях высоких нагрузок.

Задвижка поставляется без штурвала.

Особенности задвижки Hawle 4000E1:

• Подшипники шпинделя установлены в корпусе через байонетный замок.
• Высокая надежность и большой запас прочности.
• Направляющий клин с высокими скользящими свойствами.
• Подходит для монтажа под землей.

Рабочие параметры:

• Максимальное рабочее давление: 16 бар
• Диапазон рабочих температур: до +40°С

Материалы задвижки:

1. Корпус: Сфероидальный чугун EN-GJS-400-18
2. Крышка: Сфероидальный чугун EN-GJS-400-18
3. Клин: Вулканизированный эластомером чугун EN-GJS-400-18
4. Направляющий клин: износостойкий пластик
5. Гайка клина: латунь CuZn40Pb2
6. Шпиндель: Нержавеющая сталь St 1.4021
7. Уплотнение: латунь/ POM (Полиоксиметилен)
8. Кольцевое уплотнение: EPDM
9. Прокладка крышки: EPDM
10. Болты крышки: сталь 8.8
11. Чехол подшипника шпинделя: РЕ
12. Скользящая шайба: POM
13. Подшипник шпинделя: POM

Размеры задвижки:

Фланцы:

• DN - 125 мм
• D - 250 мм
• C - 17 мм
• K - 210 мм
• d4 - 183 мм
• f - 4 мм

Болты:

• Количество - 8 шт
• Резьба - М16
• d2 - 19 мм

Шпиндель:

• a - 19.3 мм
• c - 30 мм
• d1 - 20 мм

Задвижка:

• H - 420 мм
• H1 - 545 мм
• L - 200 мм
• B - 275 мм

Вес - 31 кг

Видеообзор работы задвижки Hawle серии E1:

Техническое описание "Задвижка клиновая Hawle 4000E1 ДУ 125 Ру16"
