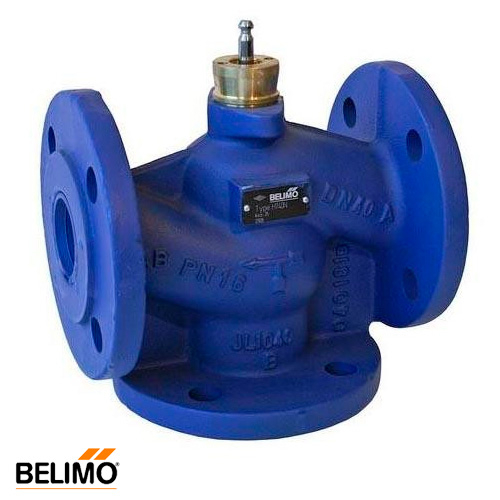

Описание продукта: Трехходовой седельный клапан Belimo H750N DN 50 Kvs 40
Седельный регулирующий трехходовой клапан Belimo H7...N
Трехходовые седельные фланцевые клапаны Belimo H7…N предназначены для управления потоками тепло- и холодоносителя в водяных контурах установок подготовки воздуха и отопительных установок.
Принцип работы
Седельный клапан приводится в действие электроприводом линейного действия. Электропривод управляется стандартным аналоговым сигналом или по 3х-точечной схеме и передвигает конус клапана — рабочий элемент — в положение, соответствующее управляющему сигналу.
Особенности изделия
- равнопроцентная характеристика изменения потока, обеспеченная профилем конуса клапана
- возможность ручного управления, используя шестигранный ключ для поворота привода
- сфера применения: отопление, вентиляция, кондиционирование воздуха
- регулируемая среда: холодная или горячая вода, вода с антифризом < 50% от объема.
Примечание
3х-ходовой клапан может быть преобразован в 2х-ходовой установкой заглушки на порт В.
Таблица подбора электроприводов Belimo к клапанам серии H7 ...N
DN, мм
kVS,м3/ч
3х-ход.
Электроприводы
Управление 0...10В
3х-точечн. управление
С возврат. пружиной
15
0.63
Н711N
LV24A-SZ-TPC
LV230A-TPC
NV230A-TPC,
NV24A-TPC
15
1
Н712N
15
1.6
Н713N
15
2,5
Н714N
15
4
Н715N
20
6,3
Н720N
25
10
Н725N
32
16
Н732N
40
25
Н740N
50
40
Н750N
65
58
Н764N
80
90
Н779N
65
63
Н765N
EV24A-SZ-TPC
EV24A-TPC,
EV230A-TPC
80
100
Н780N
100
145
Н7100N
125
200
Н7125N
150
320
Н7150N
Седельный регулирующий трехходовой клапан Belimo H7...N
Трехходовые седельные фланцевые клапаны Belimo H7…N предназначены для управления потоками тепло- и холодоносителя в водяных контурах установок подготовки воздуха и отопительных установок.
Принцип работы
Седельный клапан приводится в действие электроприводом линейного действия. Электропривод управляется стандартным аналоговым сигналом или по 3х-точечной схеме и передвигает конус клапана — рабочий элемент — в положение, соответствующее управляющему сигналу.
Особенности изделия
- равнопроцентная характеристика изменения потока, обеспеченная профилем конуса клапана
- возможность ручного управления, используя шестигранный ключ для поворота привода
- сфера применения: отопление, вентиляция, кондиционирование воздуха
- регулируемая среда: холодная или горячая вода, вода с антифризом < 50% от объема.
Примечание
3х-ходовой клапан может быть преобразован в 2х-ходовой установкой заглушки на порт В.
Таблица подбора электроприводов Belimo к клапанам серии H7 ...N
DN, мм | kVS,м3/ч | 3х-ход. | Электроприводы | ||||||
Управление 0...10В | 3х-точечн. управление | С возврат. пружиной | |||||||
15 | 0.63 | Н711N | LV24A-SZ-TPC | LV230A-TPC | NV230A-TPC, NV24A-TPC | ||||
15 | 1 | Н712N | |||||||
15 | 1.6 | Н713N | |||||||
15 | 2,5 | Н714N | |||||||
15 | 4 | Н715N | |||||||
20 | 6,3 | Н720N | |||||||
25 | 10 | Н725N | |||||||
32 | 16 | Н732N | |||||||
40 | 25 | Н740N | |||||||
50 | 40 | Н750N | |||||||
65 | 58 | Н764N | |||||||
80 | 90 | Н779N | |||||||
65 | 63 | Н765N | EV24A-SZ-TPC | EV24A-TPC, EV230A-TPC | |||||
80 | 100 | Н780N | |||||||
100 | 145 | Н7100N | |||||||
125 | 200 | Н7125N | |||||||
150 | 320 | Н7150N |
